Segnaletica verticale
I materiali utilizzati per la produzione della segnaletica verticale
Pannello
I supporti grezzi sono realizzati in lamiera d’alluminio o in lamiera d’acciaio e sono rinforzati
lungo tutto il perimetro da una bordatura di irrigidimento realizzata a scatola. Onde consentire
un’agevole posa in opera su sostegni, ed allo stesso modo conferire solidità e residenza, il retro
dei segnali è munito di attacchi speciali che per le targhe di maggiori dimensioni (segnali di
località, preavvisi di intersezione, ecc.) consistono in rinforzi ad omega aperti e sviluppati sulla
lunghezza di base ed in numero adeguato all’altezza delle targhe stesse. I supporti sono inoltre
verniciati in colore grigio neutro mediante l’applicazione elettrostatica di polveri di poliestere
polimerizzate ad alte temperature previo trattamento di sgrassaggio, lavaggio e fosfatazione della
lamiera.
Faccia a vista
Sulla faccia a vista dei pannelli vengono applicate delle pellicole autoadesive rifrangenti, ovvero
che sfruttano il ritorno della luce prodotta dai fari dei veicoli al fine di rendere visibile il
segnale anche la notte o in condizioni di scarsa visibilità, come previsto dal comma 5 art. 79 del
regolamento di esecuzione del Codice della Strada.
Le tipologie di pellicole applicate, a seconda della risposta luminosa richiesta, possono essere di
classe RA1 (livello inferiore) garanzia 7 anni, RA2 (livel- lo base) garanzia 10 anni o RA3 (livello
superiore) garanzia 10 anni.
La grafica riportata sulla pellicola è ottenuta mediante tre tipologie di lavorazioni:
- con sovrapposizione di pellicole di diverso colore
- mediante stampa serigrafica
- con stampa digitale certificata.
I segnali stradali permanenti prodotti da SSG sono marcati CE in ottemperanza al regolamento
305/2011/UE relativo ai prodotti da costruzione e la relativa dichiarazione di prestazione è
pubblicata sul sito aziendale.
L’ente certificatore RINA ha rilasciato il “certificato di costanza delle prestazioni” n.
0474-CPR-1535 e annualmente provvede al rispetto della correttezza mediante audit in azienda.
Triangoli e ottagoni
Segnali di pericolo, precedenza e segnaletica temporanea. Pellicola rifrangente RA1 | RA2 ❷
FORMATI
PICCOLO 60 cm
NORMALE 90 cm
GRANDE 120 cm
F1
strada deformata
F2
dosso
F3
cunetta
F4
curva a destra
F5
curva a sinistra
F6
doppia curva la prima a destra
F7
doppia curva la prima a sinistra
F8
passaggio a livello con barriere
F9
passaggio a livello senza barriere
F12
attraversamento tramviario
F13
attraversamento pedonale
F14
attraversamento ciclabile
F15
discesa pericolosa
F16
salita ripida
F17
strettoia simmetrica
F18
strettoia asimmetrica a sinistra
F19
strettoia asimmetrica a destra
F20
ponte mobile
F21
banchina pericolosa
F22
strada sdrucciolevole
F23
bambini
F24
animali domestici vaganti
F25
animali selvatici vaganti
F26
doppio senso di circolazione
F27
circolazione rotatoria
F28
sbocco su molo o su argine
F29
materiale instabile sulla strada
F30A
caduta massi da sinistra
F30B
caduta massi da destra
F31A
semaforo verticale
F31B
semaforo orizzontale
F32
aeromobili
F33
forte vento laterale
F34
pericolo di incendio
F35
altri pericoli
F36 ❷
dare precedenza
F37 ❷
fermarsi e dare precedenza
F38
preavviso di dare precedenza
F39
preavviso di fermarsi e dare precedenza
F40 ❷
intersezione con precedenza a destra
F404
semaforo
F43A
intersezione con diritto di precedenza
F43B
intersezione a “t” con diritto di precedenza a destra
F43C
intersezione a “t” con diritto di precedenza a sinistra
F43D
confluenza a destra
F43E
confluenza a sinistra
segnaletica temporanea Triangoli
F383
lavori
F384
strettoia simmetrica
F385
strettoia asimmetrica a sinistra
F386
strettoia asimmetrica a destra
F387
doppio senso di circolazione
F388
altri pericoli temporaneo
F389
strada deformata
F390
materiale instabile sulla strada
Dischi
Segnali di divieto e obbligo. Pellicola rifrangente RA1 | RA2 ❷
FORMATI
PICCOLO ø 40 cm
NORMALE ø 60 cm
GRANDE ø 90 cm
F41
dare precedenza nei sensi unici alternati
F46
divieto di transito
F47
senso vietato
F48
divieto di sorpasso
F49
distanza minima obbligatoria di ...m
F50
limite massimo di velocitÀ ...km/h
F51
divieto di segnalazioni acustiche
F52 ❷
divieto di sorpasso per veicoli con massa a pieno carico superiore a 3,5 t
F53
ransito vietato ai veicoli a trazione animale
F54
transito vietato ai pedoni
F55
transito vietato ai velocipedi
F56
transito vietato ai motocicli
F58
transito vietato a tutti gli autoveicoli
F59
transito vietato agli autobus
F60A
transito vietato ai veicoli con massa a pieno carico superiore a 3,5 t
F60B
transito vietato ai veicoli con massa a pieno carico superiore a ... t
F61
transito vietato ai veicoli con rimorchio
F62
transito vietato alle macchine agricole
F63
transito vietato ai veicoli con merci pericolose
F64A
transito vietato ai veicoli con esplosivi o infiammabili
F64B
transito vietato ai veicoli con prodotti inquinanti acque
F65
transito vietato ai veicoli di larghezza superiore a ... m
F66
transito vietato ai veicoli di altezza superiore a ... m
F67
transito vietato ai veicoli di lunghezza superiore a ... m
F68
transito vietato ai veicoli con massa superiore a ... t
F69
transito vietato ai veicoli con massa per asse superiore a ... t
F70
via libera
F71
fine limite di velocitÀ
F72
fine divieto di sorpasso
F73
ine divieto di sorpasso per veicoli con massa a pieno carico superiore a 3,5 t
F74
divieto di sosta
F80A
direzione obbligatoria diritto
F80B
direzione obbligatoria sinistra
F80C
direzione obbligatoria destra
F80D
preavviso direzione obbligatoria a destra
F80E
preavviso direzione obbligatoria a sinistra
F81A
direzioni consentite destra e sinistra
F81B
direzioni consentite diritto e destra
F81C
direzioni consentite diritto e sinistra
F82B
passaggioobbligatorio a destra
F82A
passaggio obbligatorio a sinistra
F83
passaggi consentiti
F84
rotatoria
F85
limite minimo di velocitÀ
F86
fine del limite minimo di velocitÀ
F87
catene per neve obbligatorie
F88
percorso pedonale
F89
fine percorso pedonale
F90
pista ciclabile
F91
fine pista ciclabile
F92A
pista ciclabile contigua a marciapiede
F92B
percorso pedonale e ciclabile
F93A
fine pista ciclabile contigua a marciapiede
F93B
fine percorso pedonale e ciclabile
F94
percorso riservato ai quadrupedi da soma o da sella
F95
ine percorso riservato ai quadrupedi da soma o da sella
F96
alt: dogana
F98
alt: polizia
F99
alt: stazione
Pannelli integrativi
Pannelli da apporre sotto la segnaletica verticale. Pellicola rifrangente RA1
Integrativi per segnali triangolari
FORMATI
PICCOLO 53x18 cm
NORMALE 80x27 cm
GRANDE 105x35 cm
M1A1
distanza
M1B1
distanza
M2A
estesa
M2B
estesa
M6C
attraversamento di binari
M6D
sgombraneve in azione
M6E
zona soggetta ad allagamento
M6G
mezzo di lavoro in azione
M6H
strada sdrucciolevole per ghiaccio
M6I
strada sdrucciolevole per pioggia
M6P1A
tornante
M6P1B
tornante
FORMATI
PICCOLO 53x53 cm
NORMALE 80x80 cm
GRANDE 105x105 cm
M6A
segni orizzontali in rifacimento
M6B
incidente
M6F
coda
M6L1
autocarri in rallentamento
M6L2
autocarri in rallentamento

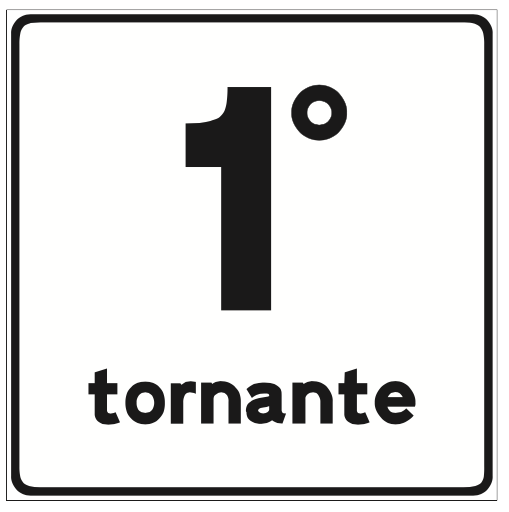

M6P2
numero del tornante
M7-1
andamento della strada principale
M7-2
andamento della strada principale
M7-3
andamento della strada principale
M7-4
andamento della strada principale
M7-5
andamento della strada principale
Integrativi per segnali circolari
FORMATI
PICCOLO 33x17 cm
NORMALE 50x25 cm
GRANDE 75x33 cm
M3A
validitÀ
M3B
validitÀ
M3C
validitÀ festiva
M3D
validitÀ giorni lavorativi
M4A
limitazione
M4B
eccezione

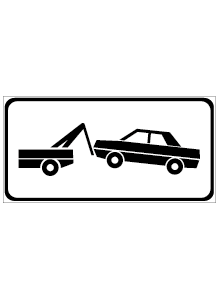

M6M
zona rimozione coatta
FORMATI
PICCOLO 10x25 cm
NORMALE 15x35 cm
GRANDE 25x50 cm
M5A1
inizio
M5A2
continua
M5A3
fine
M5B1
inizio
M5B2
continua
M5B3
fine
M6N
segnale di corsia (dimensione in conseguenza del segnale sovrastante)
FORMATI
PICCOLO 33x33 cm
NORMALE 50x50 cm
GRANDE 75x75 cm

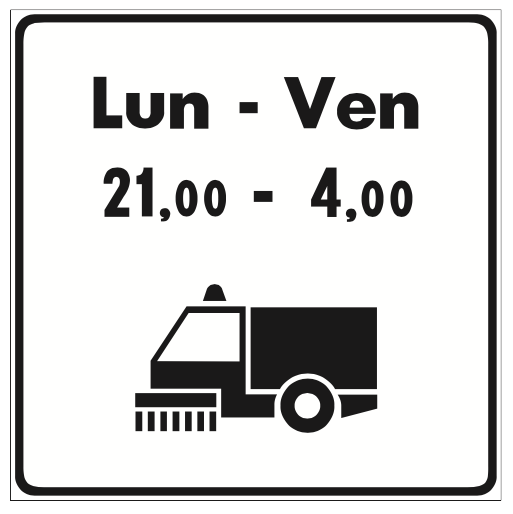

M6Q2
pulizia mecc. della strada
Integrativi per segnali quadrati o rettangolari
FORMATI
RIDOTTO 40X20 cm
PICCOLO 60x20 cm
NORMALE 90x30 cm
GRANDE 105x105 cm
M1A2

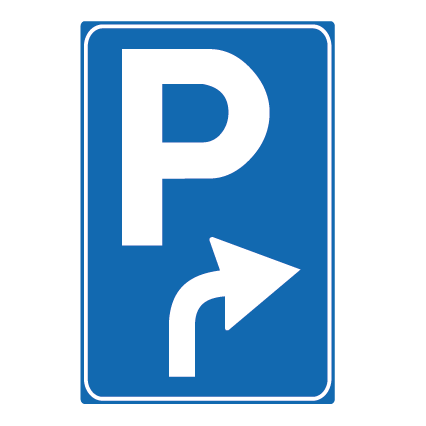

distanza (es.f.77 parcheggio)
M1B2
distanza (es.f.97/b confine di stato)
F295A
localizzazione territoriale
F295B
esplicativa di localizzazione territoriale
FORMATI
RIDOTTO 40X60 cm
PICCOLO 60X60 cm
NORMALE 90X90 cm
GRANDE 135X135 cm
F320-2
esplicativa area pedonale
F320A
esplicativa area pedonale
F322A1
esplicativa zona traffico pedonale
F322A2
esplicativa zona traffico pedonale
Quadrati e rettangoli
Segnali di indicazione utili per la guida. Pellicola rifrangente RA1
FORMATI
PICCOLO 40x40 cm
NORMALE 60x60 cm
GRANDE 90x90 cm
F42
fine del diritto di precedenza
F44
diritto di precedenza

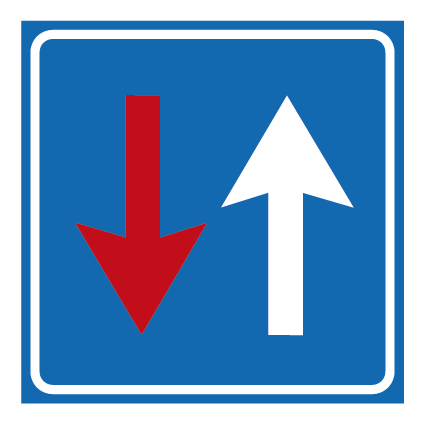

F45
diritto di precedenza nei sensi unici alternati

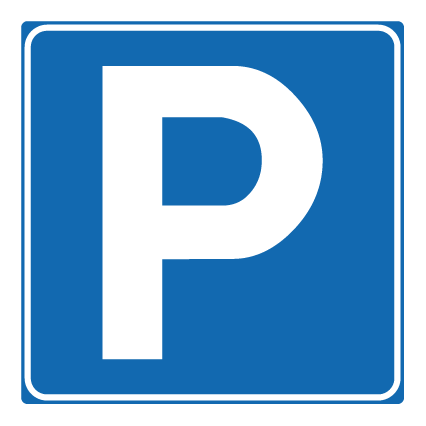

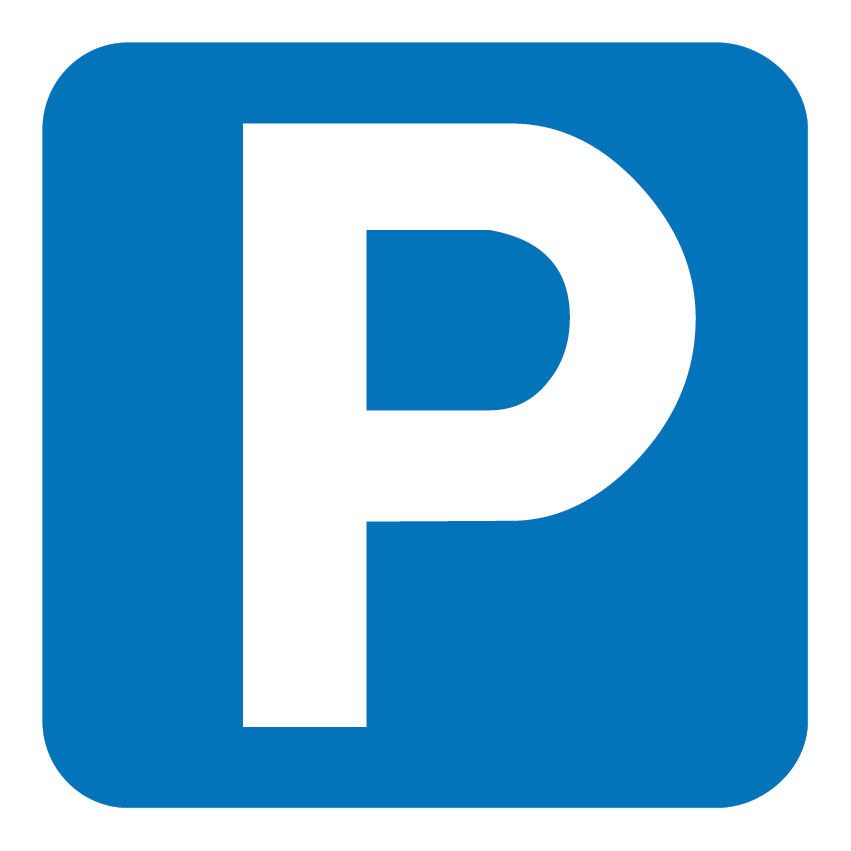

F76
parcheggio
F79D
regolazione flessibile sosta in centro abitato
F302
ospedale
F303
attraversamento pedonale
F304
scuolabus

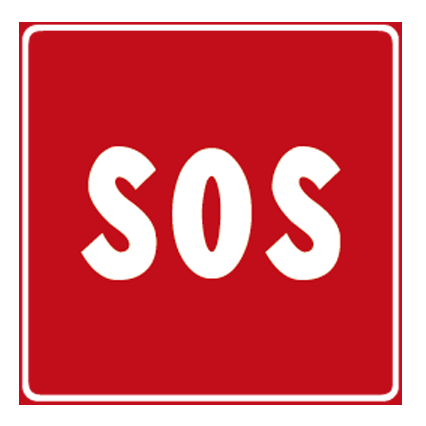

F305
sos
F306
sottopassaggio pedonale
F307
sovrappassaggio pedonale

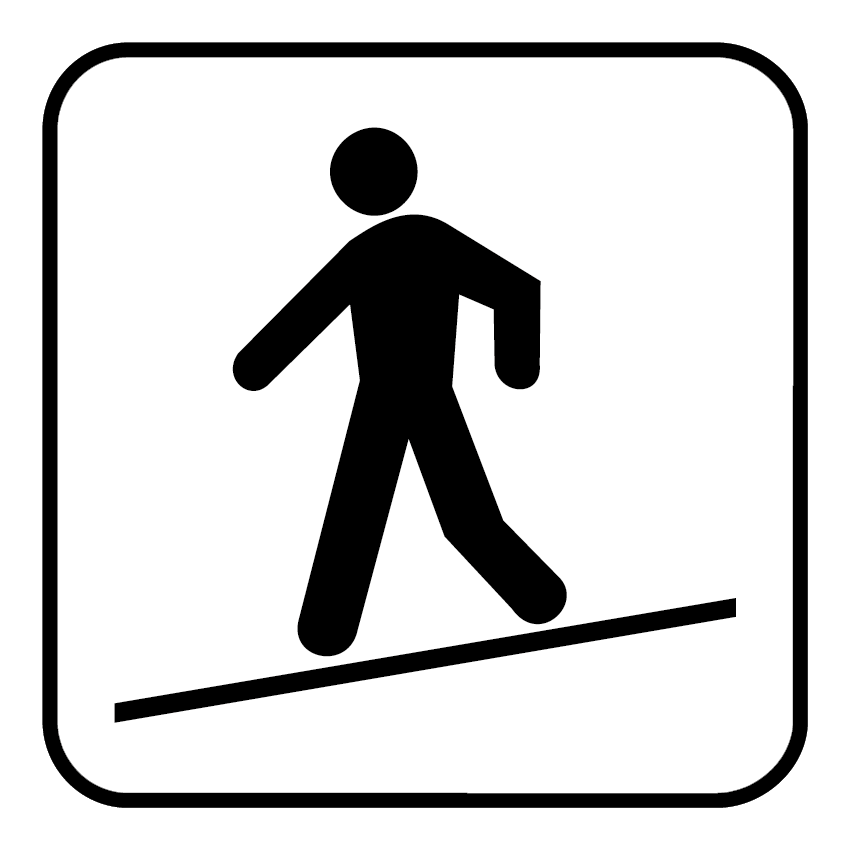

F308
rampa inclinata pedonale
F309
strada senza uscita

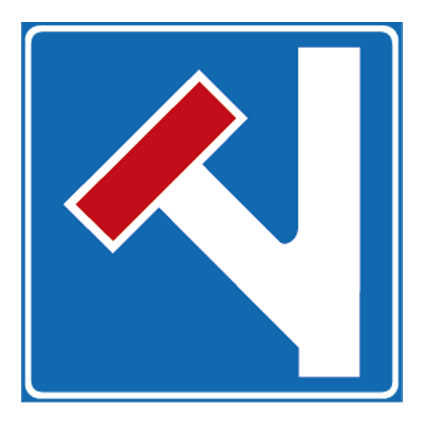

F310
preavviso strada senza uscita
F311
preavviso strada senza uscita
F312
velocitÀ consigliata
F313
fine velocitÀ consigliata

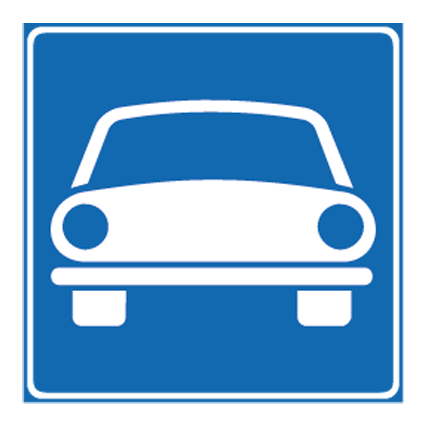

F314
strada riservata ai veicoli a motore
F315
fine strada riservata ai veicoli a motore

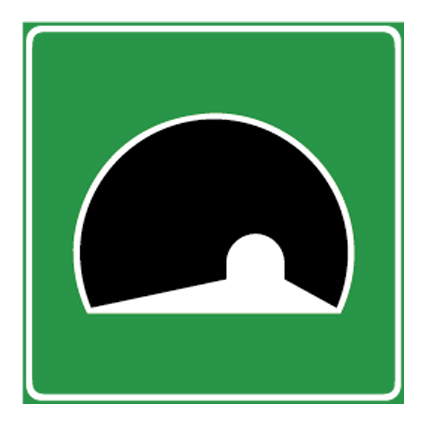

F316
galleria
F317
ponte
F318
zona residenziale

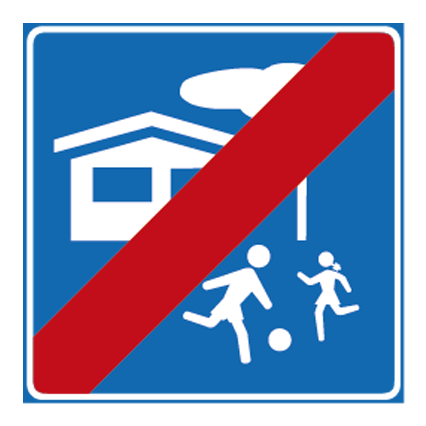

F319
fine zona residenziale
F320
area pedonale
F321
fine area pedonale

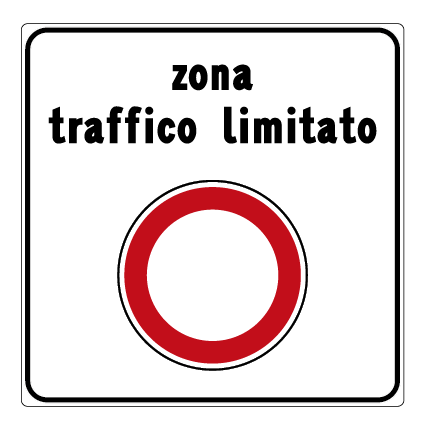

F322A
zona a traffico limitato
F322B
fine zona a traffico limitato
F323A
zona a velocitÀ limitata
F323B
fine zona a velocitÀ limitata
F324
attraversamento ciclabile
F327
inversione di marcia
F349
senso unico frontale

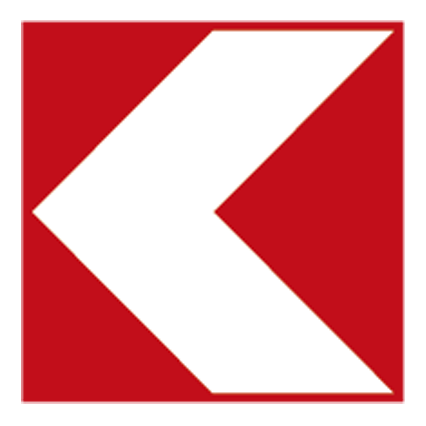

F395
delineatore modulare curva provvisoria

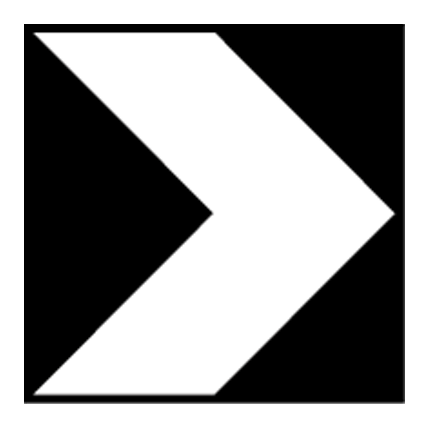

F468
delineatore modulare curva
FORMATI
PICCOLO 90 lato cm
NORMALE 120 lato cm
GRANDE 200 lato cm

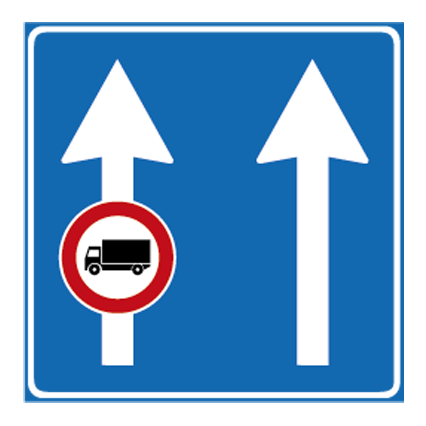

F337
uso corsie
F339
uso corsie
F341
variazione corsie disponibili
F342
variazione corsie disponibili
F299
informazioni alberghiere
FORMATI
NORMALE 120 lato cm
GRANDE 150 lato cm
F97A
confine di stato paesi della cee
FORMATI
RIDOTTO 60 lato cm
NORMALE 90 lato cm

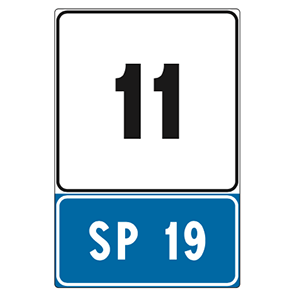

DIR-M-1156-1997
numerazione dei cavalcavia
FORMATI
PICCOLO 60x40 lato cm
NORMALE 90x60 cm
GRANDE 135x90 cm
F325
svolta a sinistra semidiretta
F326
svolta a sinistra indiretta
FORMATI
PICCOLO 60x40 cm
NORMALE 90x60 cm
F375
taxi
FORMATI
NORMALE 90x60 cm
F378
polizia stradale
F379
polizia di stato
F380
carabinieri

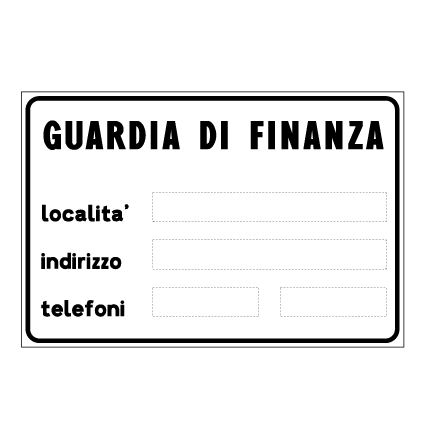

F381
guardia di finanza
Rettangoli di indicazione
Segnali di prescrizione, indicazione di servizi, preavviso, località e localizzazione. Pellicola rifrangente RA1
FORMATI
RIDOTTO 40x60 cm
PICCOLO 60x90 cm
NORMALE 90x135 cm
GRANDE 135x200 cm
M8D
divieto di transito autocarri

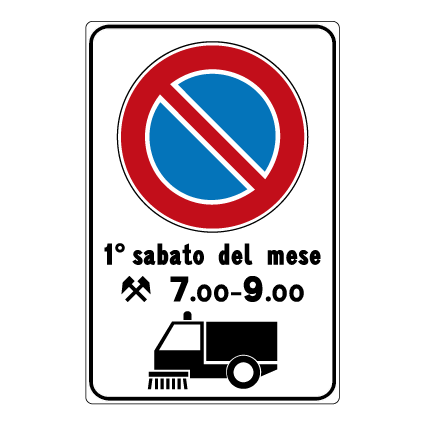

M8A
divieto di sosta temporaneo
M8B
itinerario obbligatorio merci pericolose
M8C
preavv. deviazione obbl. autocarri in transito
F350
preavviso deviaz. consigliata autocarri
F351
direzione autocarri consigliata
F409A
preavviso deviaz. autocarri obbligatoria

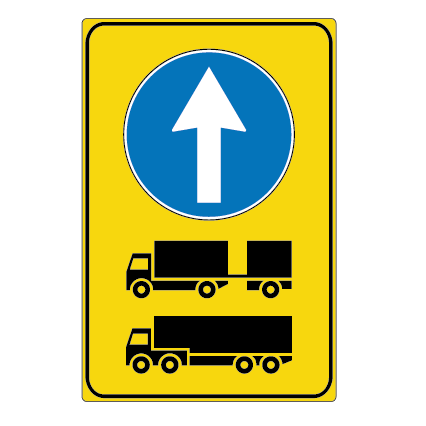

F409B
direzione autocarri obbligatoria
F410A
preavviso deviazione autocarri cons.
F410B
direzione autocarri consigliata
F414
uso corsie disponibili

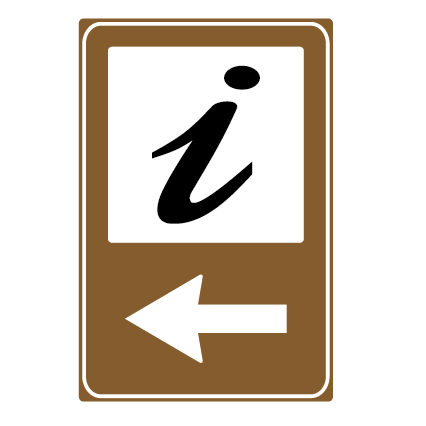

F360
informazioni
F364
radio informazioni stradali
FORMATI
PICCOLO 40x60 cm
NORMALE 60x90 cm
GRANDE 90x135 cm
F77
preavviso di parcheggio
F79A
sosta consentita a particolari categorie

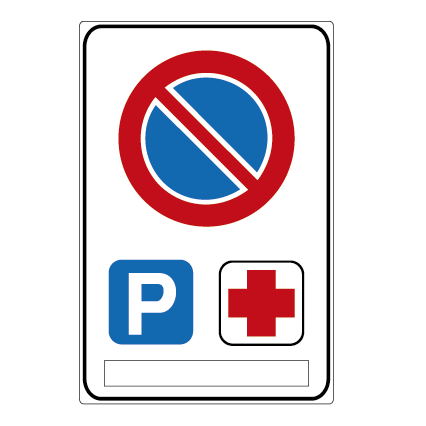

F79B
sosta consentita a particolari categorie
F79C
sosta consentita a particolari categorie
F79D
l.178/2020 sosta consentita a particolari categorie
F353
pronto soccorso

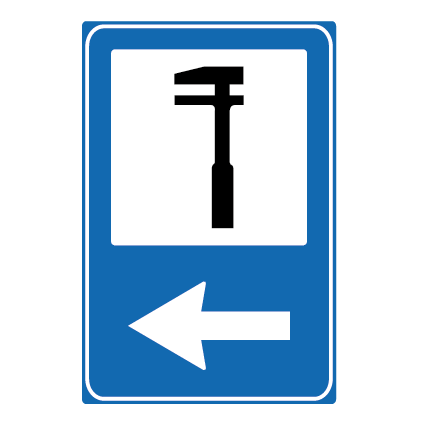

F354
assistenza meccanica
F355
telefono
F356
rifornimento
F357
rifornimento
F358
fermata autobus
F359
fermata tram
F361
ostello per la gioventÙ
F362
area pic nic
F363
campeggio
F365
motel/albergo

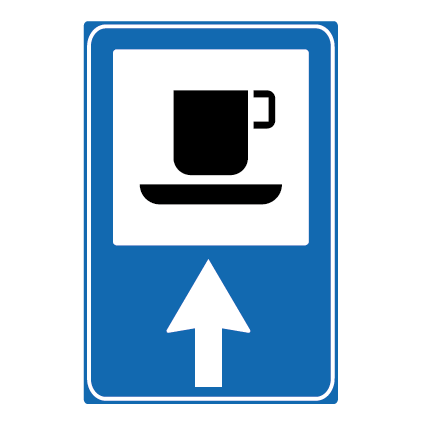

F366
bar

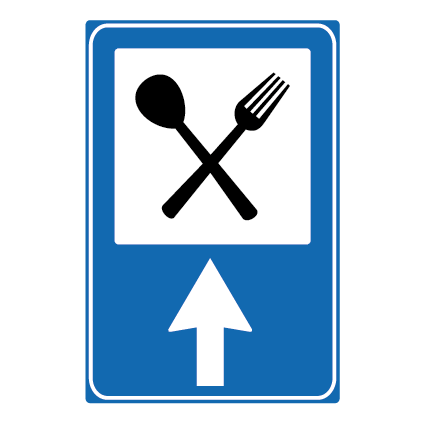

F367
ristorante

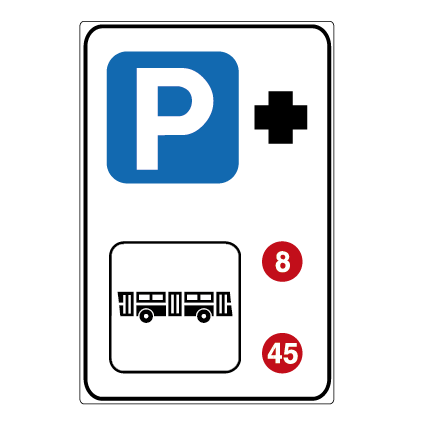

F368
parcheggio piÙ scambio bus

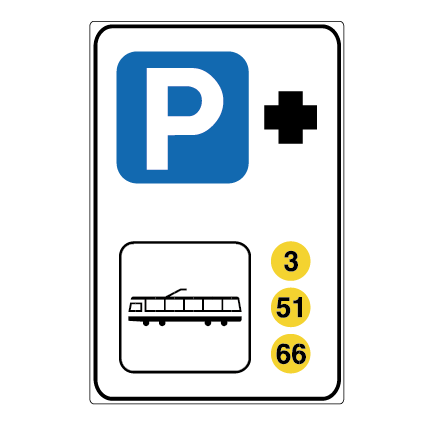

F369
parcheggio piÙ scambio tram
F370
parch. di scambio metrÒ o altri serv. extraurb. su rotaia
F371
parch. di scambio per itinerari turistici a piedi
F372
auto su treno
F373
auto al seguito

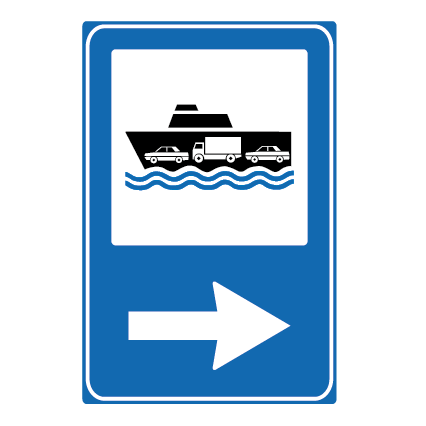

F374
auto su nave
F377
area attrezzata con impianti di scarico

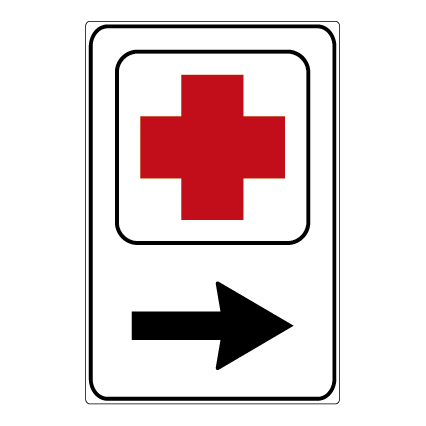

F277
pronto soccorso

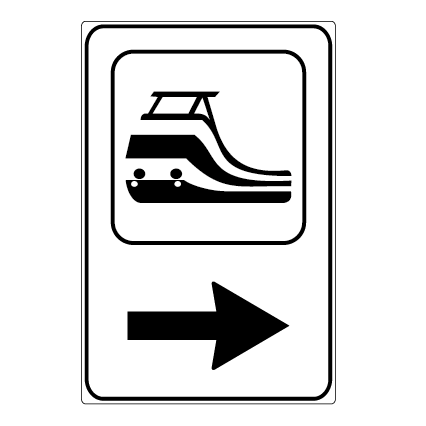

F278
stazione

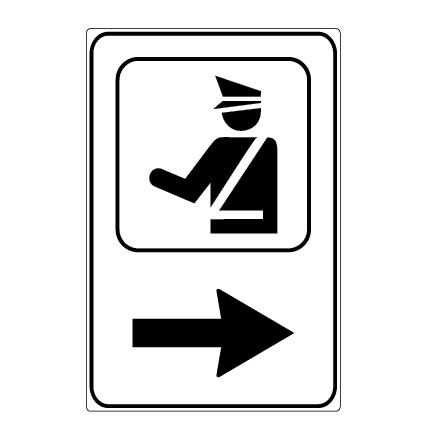

F279
polizia
F280
carabinieri
F282
ospedale
F283
comune
F284
polizia municipale
FORMATI
PICCOLO 25x45 cm
NORMALE 60x90 cm
F78
passo carrabile
FORMATI
PICCOLO 60x90 cm
NORMALE 70x100 cm
GRANDE 90x135 cm
F462
pannello contrasto lanterne semaforiche
Segnali Utili per la Guida. Pellicola rifrangente RA1
FORMATI
PICCOLO 135x90 cm
NORMALE 180x120 cm
GRANDE 300x200 cm
F338
uso corsie
F340
uso corsie

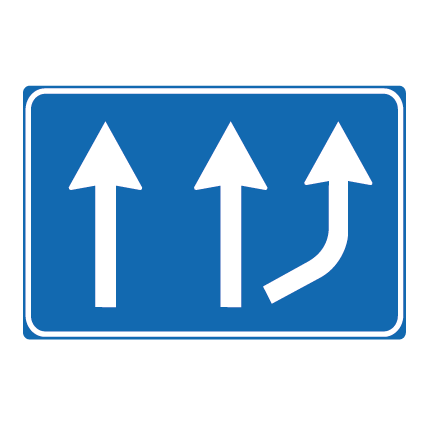

F344A
variazione corsie disponibili
F343
variazione corsie disponibili
F344B
variazione corsie disponibili
FORMATI
PICCOLO 60x90 cm
NORMALE 90x135 cm
GRANDE 135x200 cm
F328
piazzola su viabilitÀ ordinaria
F329
piazzola piÙ sos autostradale
F330
transitabilitÀ

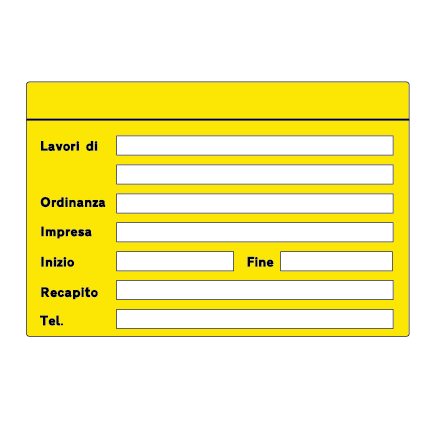

F382
tabella lavori (200x150 cm)
FORMATI
105X35 cm
F331
via libera per f330
F332
via libera con obbligo catene o pneumatici da neve per f330
F333
via libera con catene o pneumatici da neve raccomandati per f330
F334
strada intransitabile per f330
F335
tratto terminale dalla strada o passo chiuso per f330
F336
tratto terminale dalla strada o passo chiuso
Rettangoli temporanei. Corsia chiusa e preavviso deviazione
FORMATI
PICCOLO 90X135 cm
NORMALE 135X200 cm/p>
F411A1
corsia chiusa di destra
F411A2
corsia chiusa di sinistra
F411B1
corsia chiusa di destra
F411B2
corsia chiusa di sinistra
F411C
corsie chiuse
F411D
corsie chiuse
F412A
carreggiata chiusa

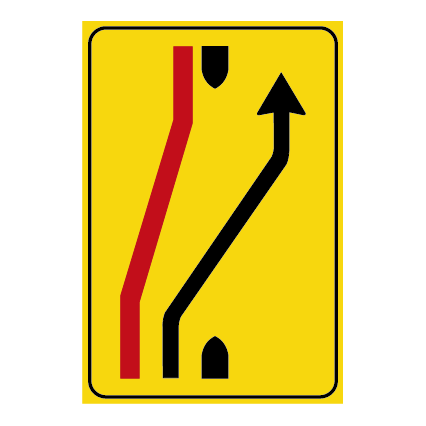

F412B
rientro in carreggiata
F413C
rientro in carreggiata
FORMATI
NORMALE 180X200 cm
RIDOTTO 135X200 cm
F413A
carreggiata chiusa
F413B
carreggiata chiusa
DIMENSIONI SUGGERITE
150X100 cm
200X150 cm
250X200 cm
300X200 cm

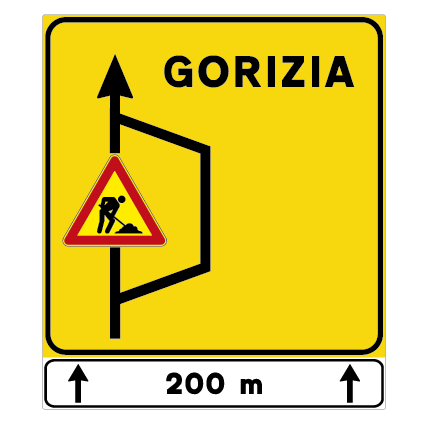

F405
preavviso di deviazione
F406
preavviso di deviazione
F408
preavviso di deviazione
Rettangoli di PREAVVISO
Segnali di preavviso e preselezione Pellicola rifrangente RA1 | RA2 ❷
Rettangoli preavviso preselezione
DIMENSIONI SUGGERITE
100x150 cm
200x150 cm
200x200 cm
250x200 cm
300x150 cm
300x200 cm
300x300 cm
400x300 cm
400x400 cm

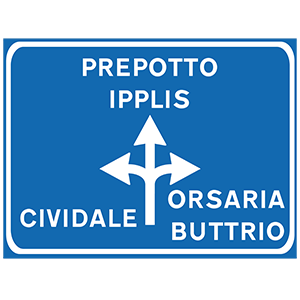

F234 ❷
preavviso di intersezione extraurbana
F243 ❷
segnale di preselezione extraurbana
F238B ❷
preavviso di intersezione extraurbana
F238 ❷
preavviso di intersezione urbana rotatoria
F240 ❷
preavviso di intersezione extraurbana con segnale di divieto su un ramo
F237 ❷
preavviso di intersezione extraurbana
F272 ❷
segnale di itinerario extraurbano
F236 ❷
preavviso di intersezione urbana
F235 ❷
preavviso di intersezione diramazione autostradale
F241 ❷
segnale di preselezione urbano

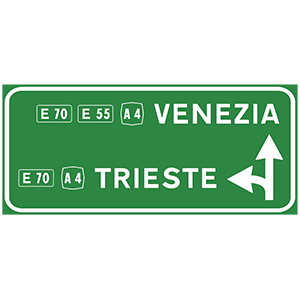

F246 ❷
preavviso di intersezione diramazione autostradale
F250 ❷
segnale di corsia con funzione di direzione
Degnali si direzione Urbana
FORMATI
PICCOLO 100x20 - 100x30 cm
NORMALE 125x25 - 125x35 cm
GRANDE 150x30 - 150x40 cm
F248 ❷
segnali di direzione urbana
F294A ❷
segnali turistici e di territorio urbani
F301
segnali direzione alberghieri
F296 ❷
segnali direzione e avvio zona industriale/industrie
F407A
segnali di direzione di deviazione extraurbana
Degnali si direzione Extraurbana
FORMATI
PICCOLO 130x30 - 150x40 cm
NORMALE 150x40 - 170x50 cm
GRANDE 250x70 - 400x70 cm
F249 ❷
segnali di direzione extraurbana
F294B ❷
segnali turistici e di territorio extraurbani
F407B
segnali di direzione di deviazione urbana
Rettangoli
Segnali di località, identificazione strada, progressive distanziometriche, complementari e vari. Pellicola rifrangente RA1 | RA2 ❷
Segnali Centro abitato, provincia e regione
DIMENSIONI SUGGERITE
150x70/120 cm
180x70/150 cm
200x70/150 cm
300x120/150 cm
F273
inizio centro abitato

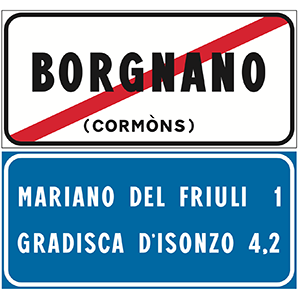

F274
fine centro abitato

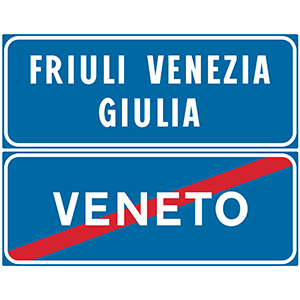

F275
inizio fine regione

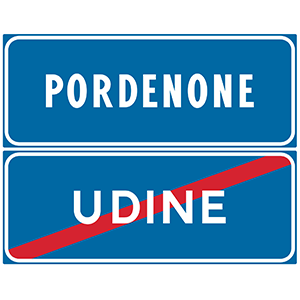

F276
inizio fine provincia
Segnali Identificazione stradale
FORMATI
PICCOLO 40x40 40x20 cm
NORMALE 60x60 60x20 cm
F257
identificazione autostrada

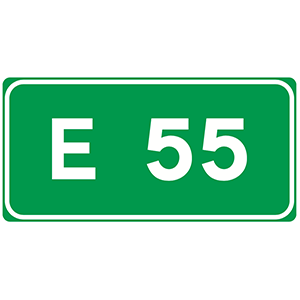

F256
ident. itin. internazionale
F258
identificazione strada statale
F259
identificazione strada provinc.
F260
identificazione strada comunale
F269
n. ident. autost. e freccia direz.
F270A
n. ident. strda prov. e freccia direz.
Segnali Progressiva distanziometrica
FORMATI
PICCOLO 40x40 40x20 cm
NORMALE 50x50 50x25 cm
GRANDE 70x70 70x32 cm

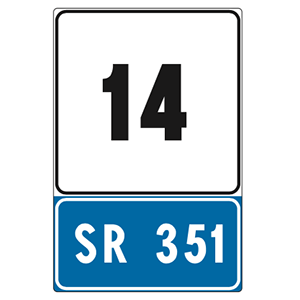

F266
progressiva distanziometrica strada regionale
F267
progressiva distanziometrica strada provinc.
F268
progressiva distanziometrica strada comunale
FORMATI
F263 70x70 70x165 cm
F264 50x50 50x70 cm

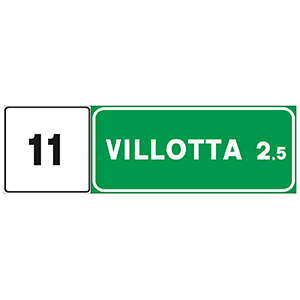

F263
progessiva distanziometrica autostradale
F264
progressiva distanziometrica autostradale
FORMATI
PICCOLO 20X20 cm
NORMALE 50x50 25X25 cm
F262
progressiva ettometrica
Segnali Croci di Sant’Andrea
FORMATI
F10ABC 85x160 150x160 cm
F11ABC 35x135 cm

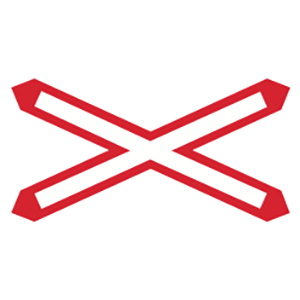

F10A
croce sant’andrea

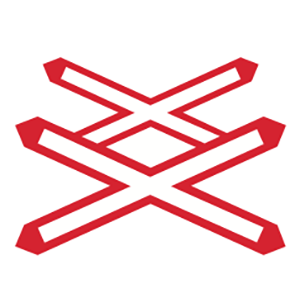

F10B
doppia croce sant’andrea
F10C
croce sant’andrea
F10D
doppia croce sant’andrea
F11ABC
pannello distanziometrico
Segnali Utili per la guida
FORMATI
F345/346 170x300 cm
F347 300x300 cm
F352 150x250 cm
F345
inizio autostr./strada extraurb. principale

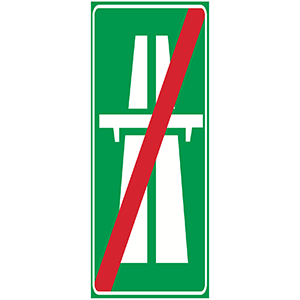

F346
fine autostr./strada extraurb. principale
F347
preavviso inizio autostrada/strada extraurbana principale
F352
limiti velocitÀ generali
Segnali altre figure
FORMATI
F394/464/471 20X80 cm
F469 20x100 cm
F472 40x50 cm
FV3 50x50 cm
F398 70x70 90x90 135x135 cm
F394
paletto di delimitazione principale
F464
delineatori per gallerie
F469
delineatori di accesso
F471
pannello ostacolo
F472
delin. speciale di ostacolo
F398 ❷
passaggio obbligatorio veicoli operativi

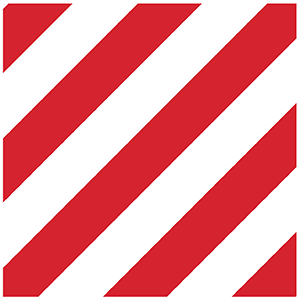

FV3
pannello ostacolo
DIMENSIONI SUGGERITE
NORMALE 18x12 cm
GRANDE 40x20 cm
F293
numero civico
FORMATI
NORMALE 240x60 cm
GRANDE 360x90 cm
F466
delineatore curva stretta o tornante
F467
delineatore per intersezione a ‘t’
FORMATI
NORMALE 100x25 cm

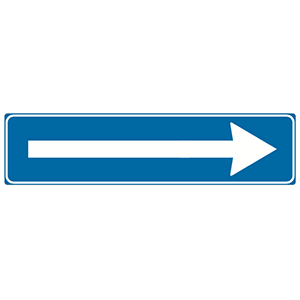

F348
senso unico parallelo
FORMATI
PICCOLO 60/80x20 cm
NORMALE 80/100x25 cm
GRANDE 100/140x30 cm
F292
nome strada
Simboli (Art. 125 Reg.)
Sui segnali di direzione hanno le dimensioni previste dalla nomativa. Sono in funzione della dimensione generale del cartello sui segnali di preavviso. L’utilizzo dei simboli deve essere limitato alle effettive esigenze di segnalazione stradale di utilità generalizzata per gli utenti.
F100
centro

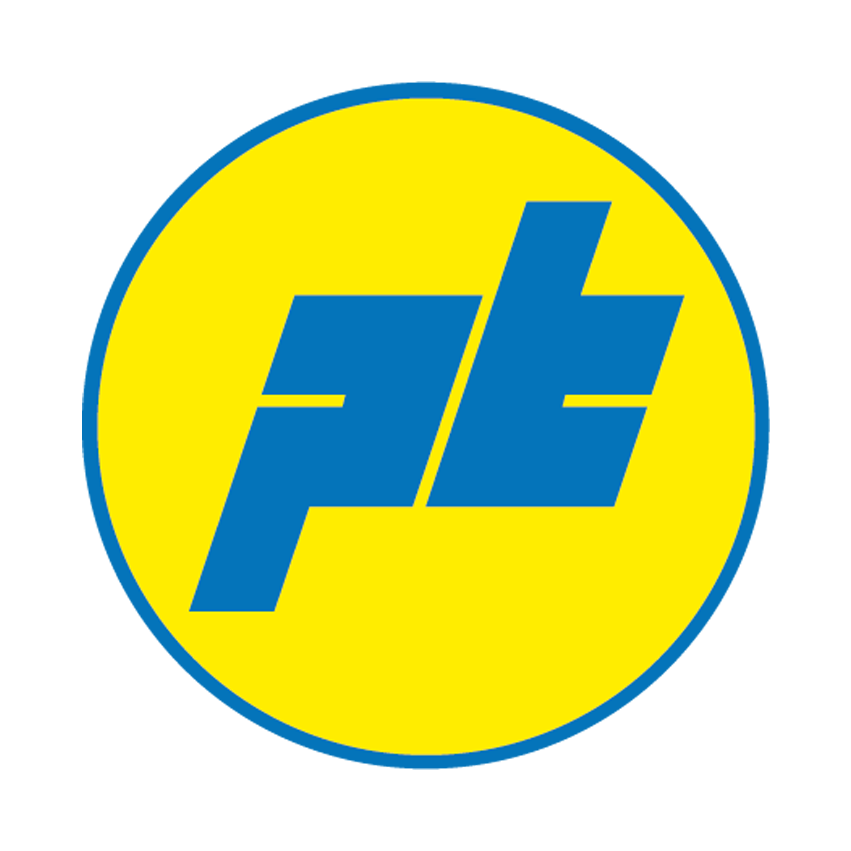

F101
posta
F102
comune
F103
pronto soccorso
F104
ospedale

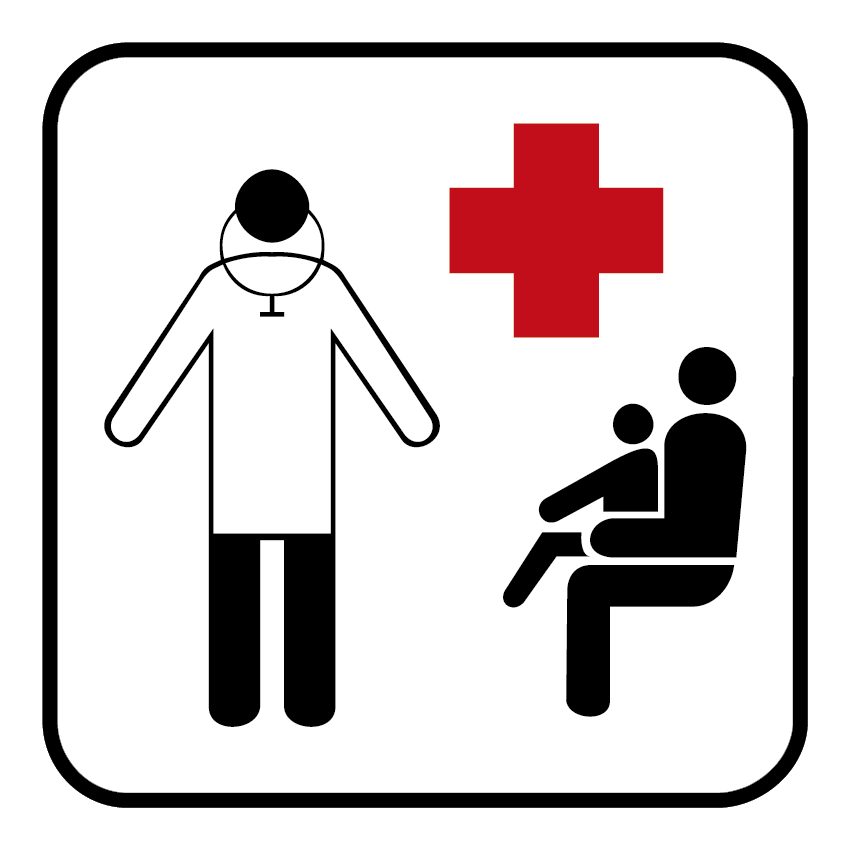

F105
ambulatorio
F106
farmacia
F107
telefono
F108
informazioni
F109
carabinieri
F110A
polizia

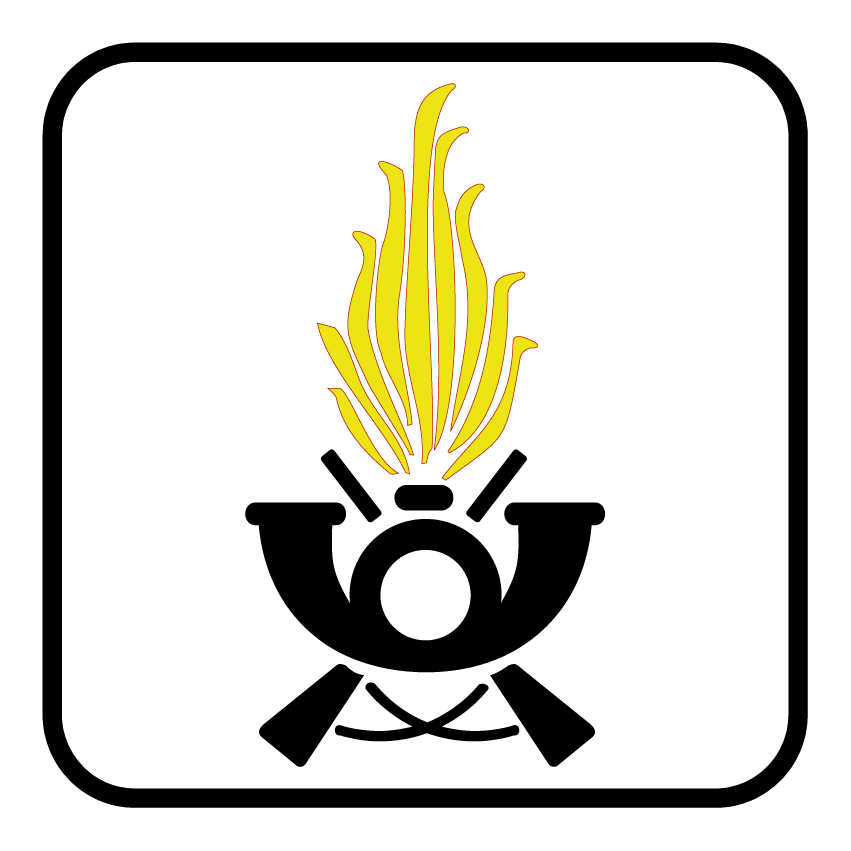

F110B
guardia di finanza
F111
polizia municipale
F112
vigili del fuoco
F113
frontiera

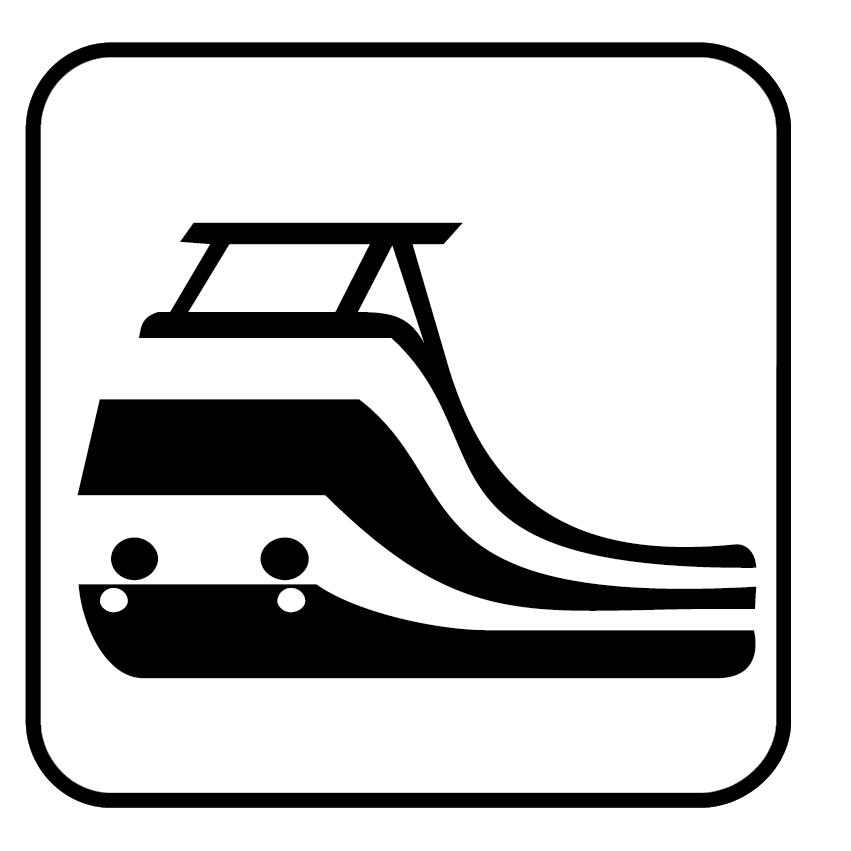

F114
stazione
F115
stazione fs
F116
aeroporto
F117
partenze
F118
arrivi
F119
porto
F120
traghetto
F121
aliscafo
F122
autostazione
F123
eliporto
F124
carico e scarico
F125
zona pedonale
F126
attraversamento pedonale
F127
sottopassaggio
F128
sovrappassaggio
F129
rampa
F130
invalido
F131
bicicletta
F132
ciclomotore
F133
motociclo
F134
motocarrozetta
F135
motocarro

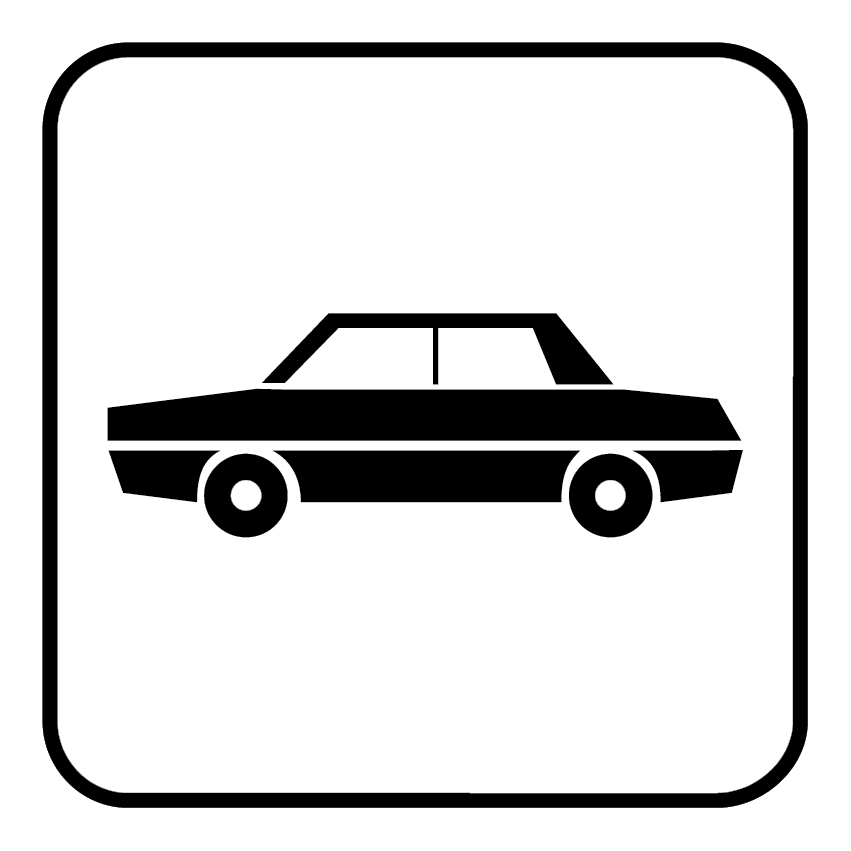

F136
auto
F137
autocarro
F138
autotreno
F139
autoarticolato
F140A
trasporto container

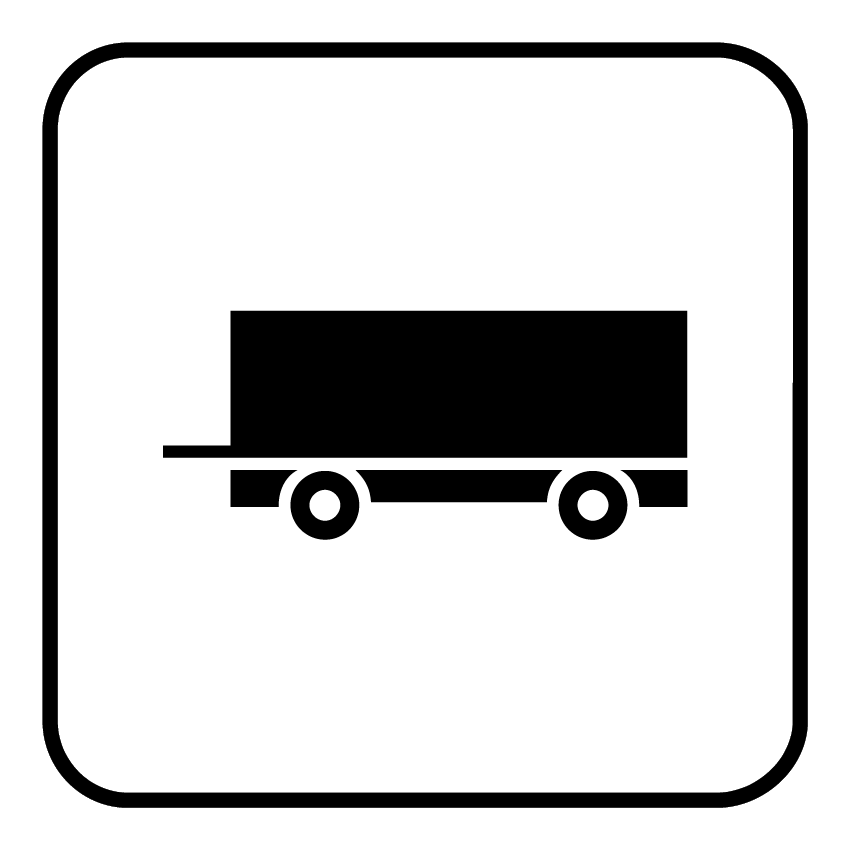

F140B
rimorchio
F141
autobus urbano
F142
autobus extraurbano
F143
tram
F144
metropolitana
F145
taxi

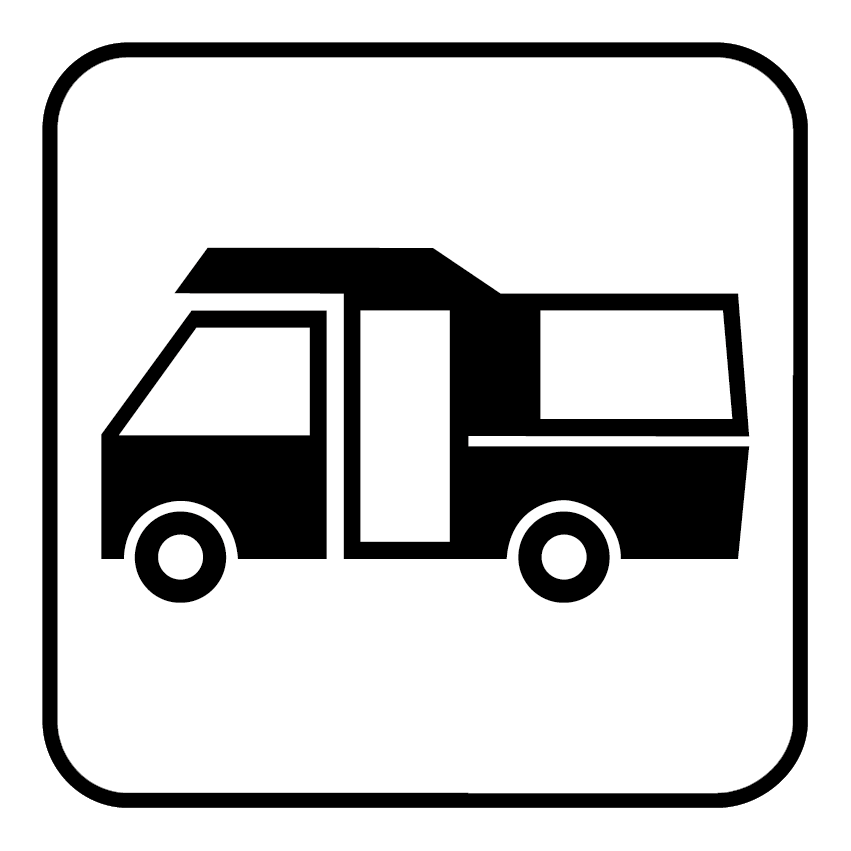

F146
autocaravan

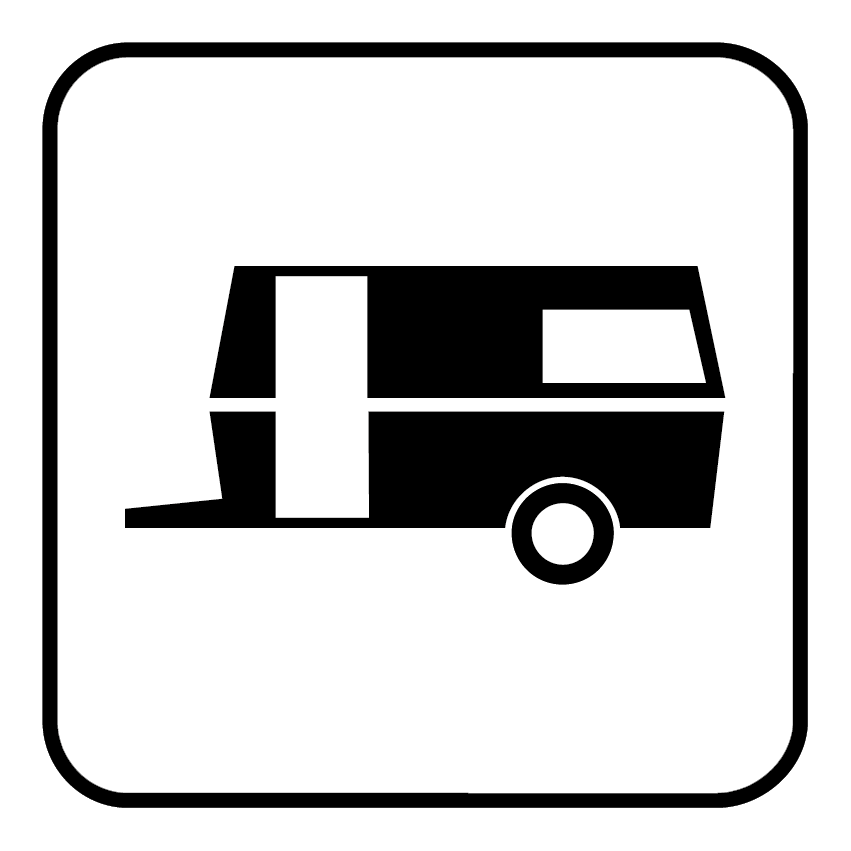

F147
caravan
F148
auto + rimorchio
F149
auto al seguito
F150
cuccetta + auto
F151
mezzo d’opera
F152
scarico
F153
autosoccorso
F154
sgombraneve
F155
spazzatrice

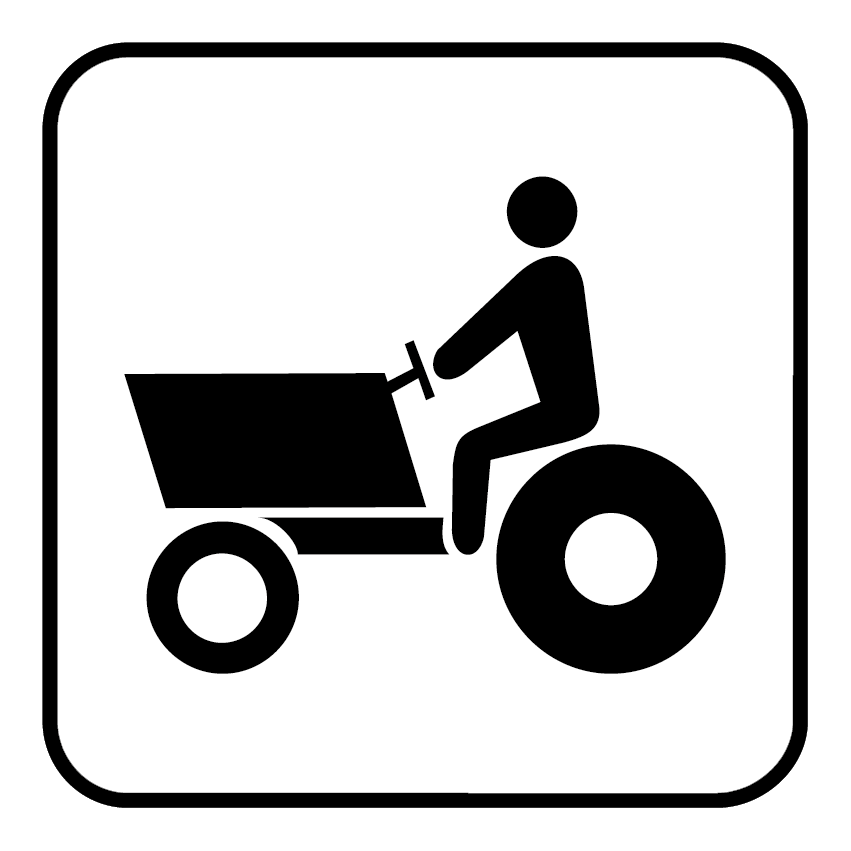

F156
trattrice
F157
macchina operatrice
F158
autocisterna con prodotti contaminanti
F159
trasporto esplosivi

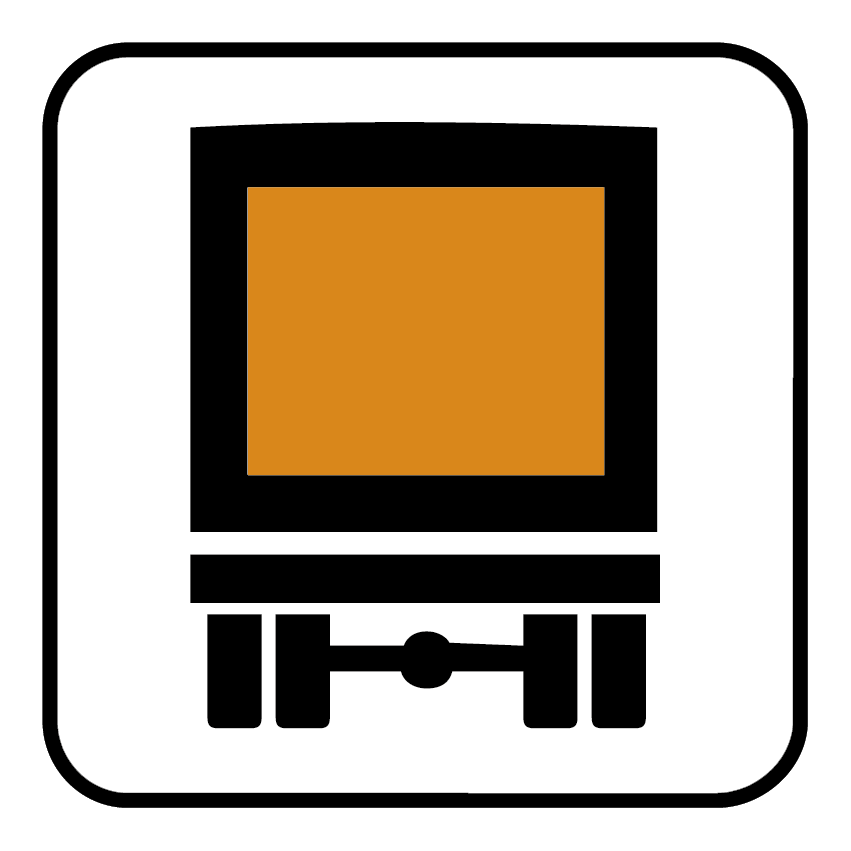

F160
merci pericolose
F161
autostrada

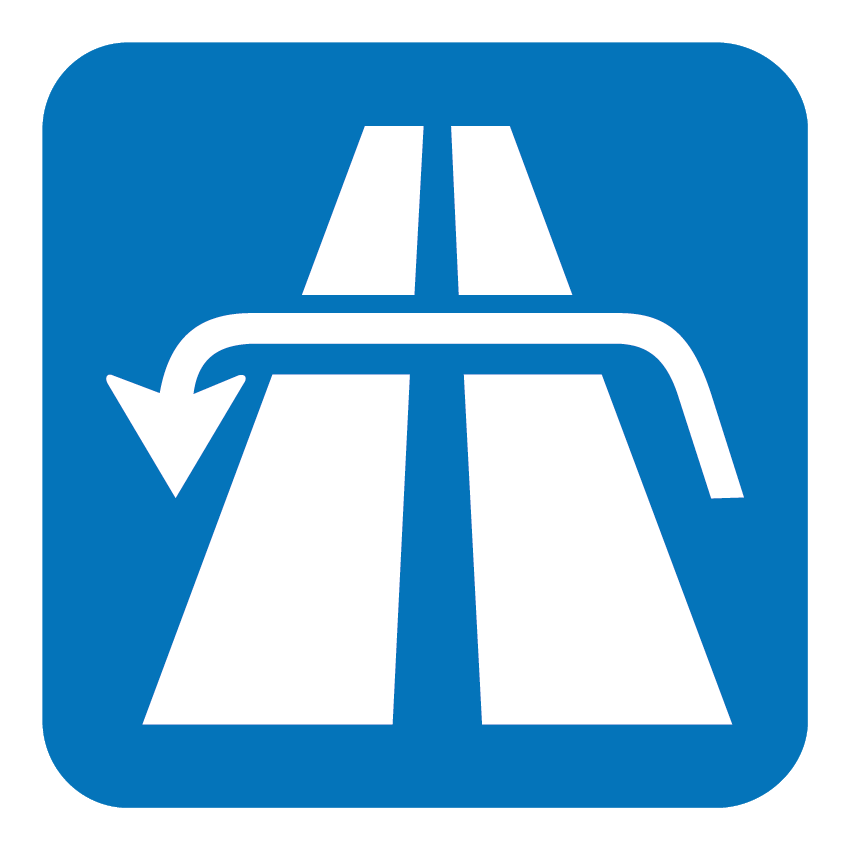

F162
inversione di marcia
F163
rifornimento

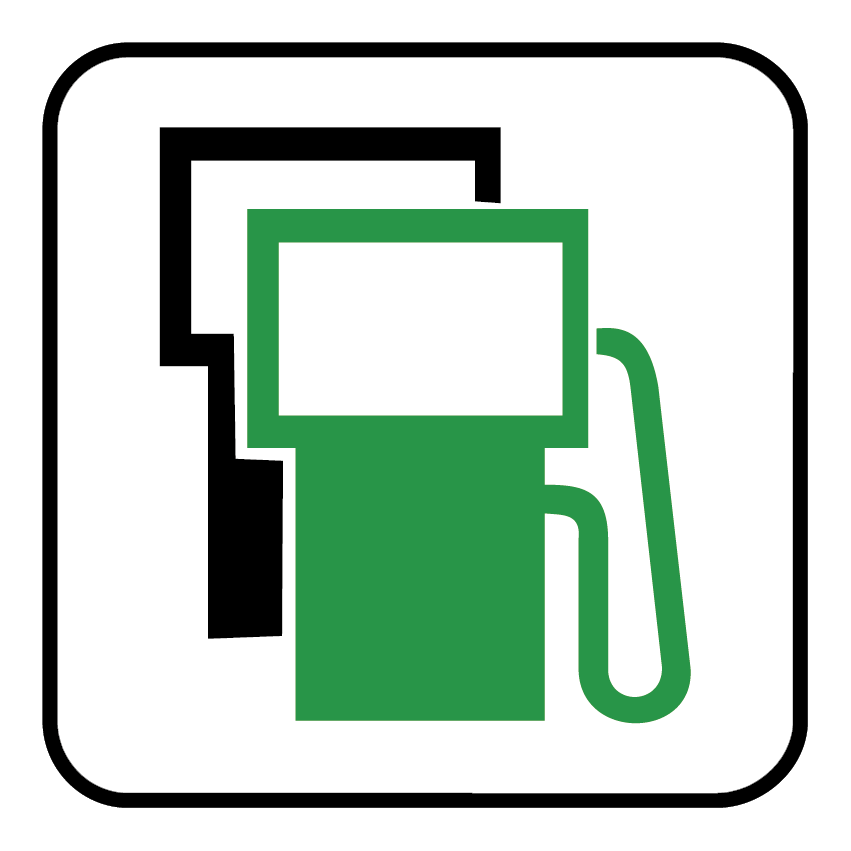

F164
benzina verde
F165
gpl

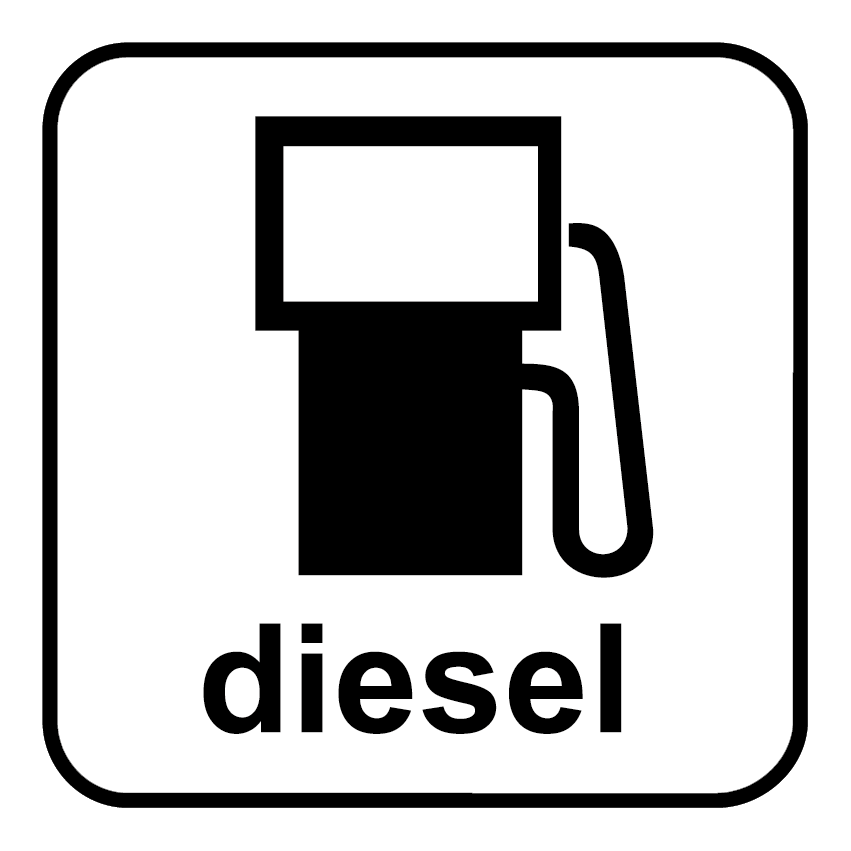

F166
diesel
F167
metano
F168
autorimessa
F169
riparazioni
F170
parcheggio
F171
parchimetro
F172
disco orario
F173
albergo o motel
F174
bar
F175
ristorante
F176
wc

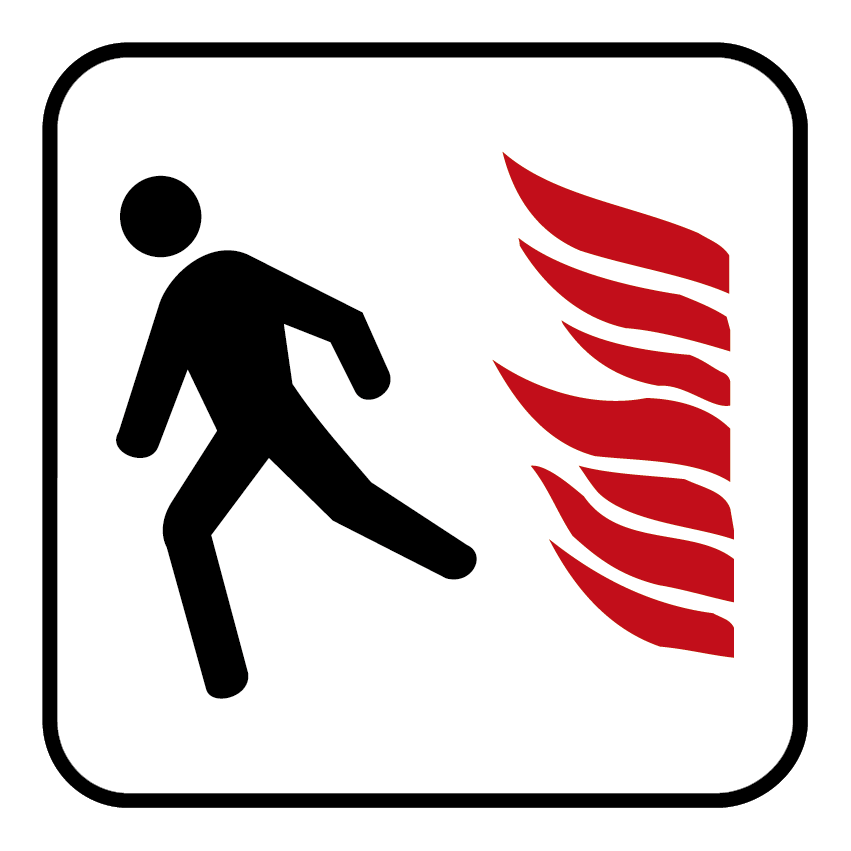

F177
uscita emergenza
F178
estintore
F179
impianto di scarico per autocaravan
F180
camping

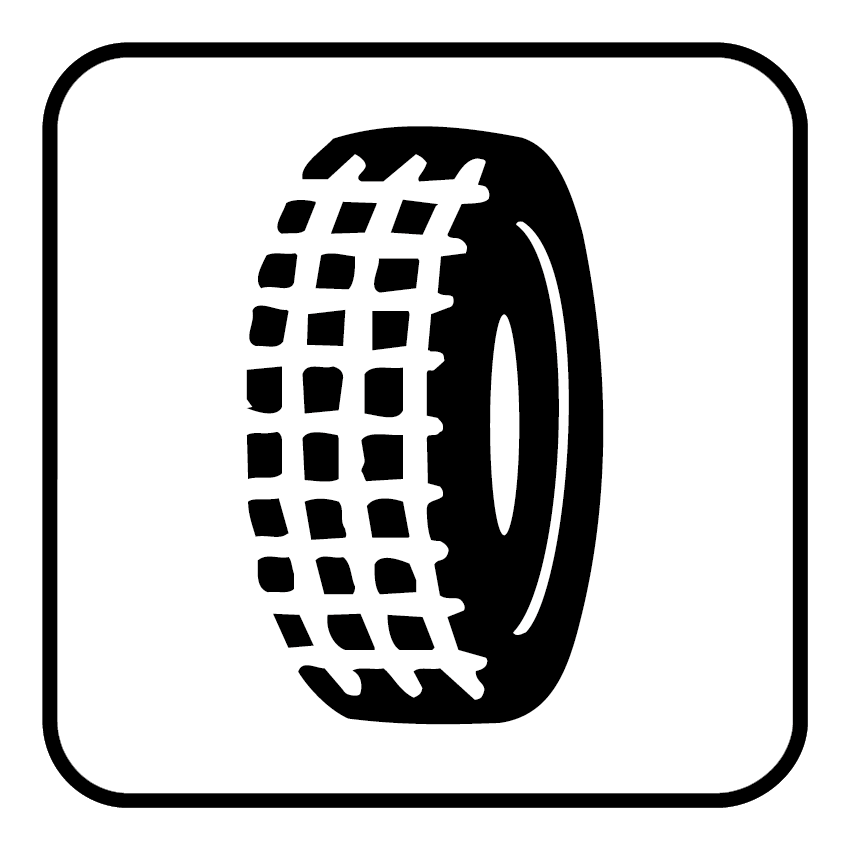

F181
pneumatici da neve

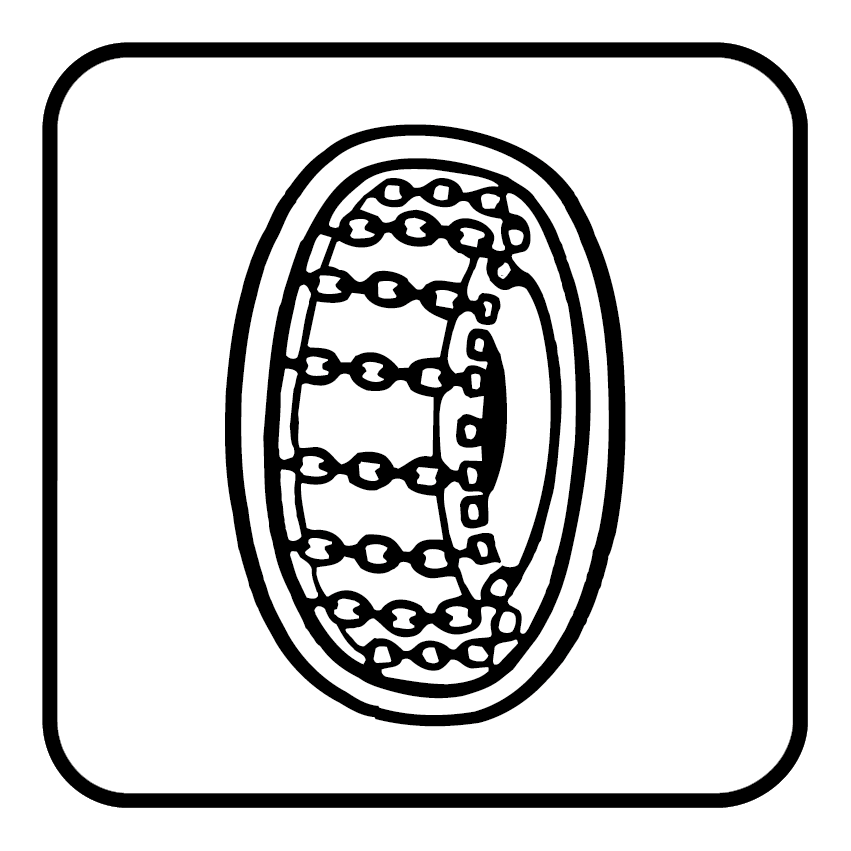

F182
catene
F183
asilo

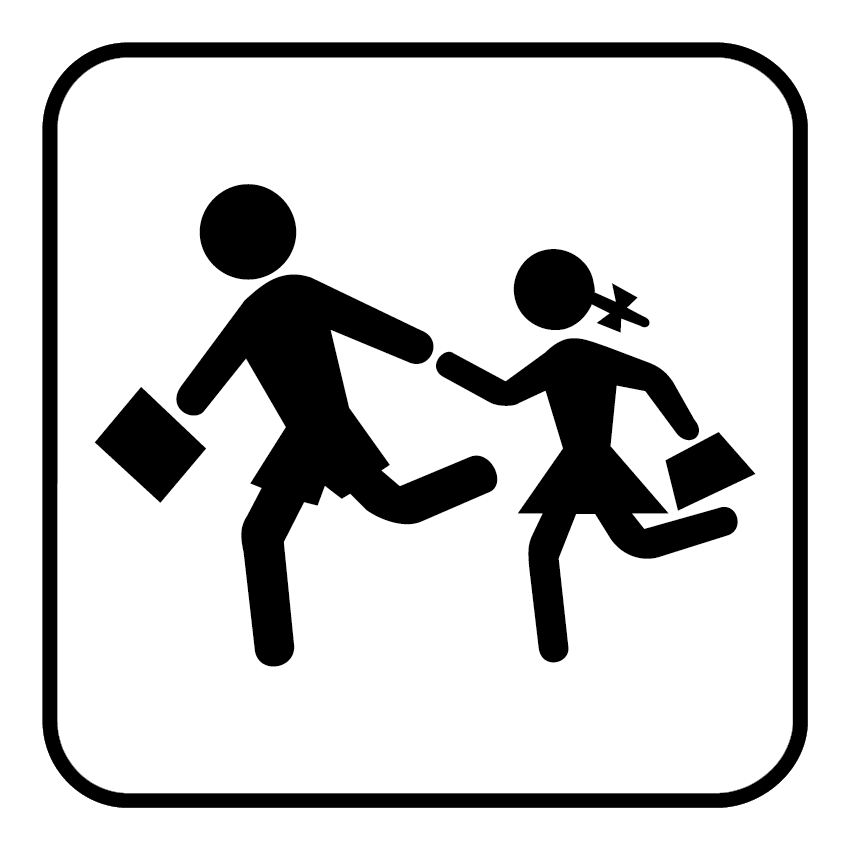

F184
scuola
F185
universitÀ
F186
chiesa
F187
cimitero
F188
banca
F189
tribunale
F190
biblioteca
F191
esposizione - fiera
F192
industria
F193
campo boario
F194
supermercato

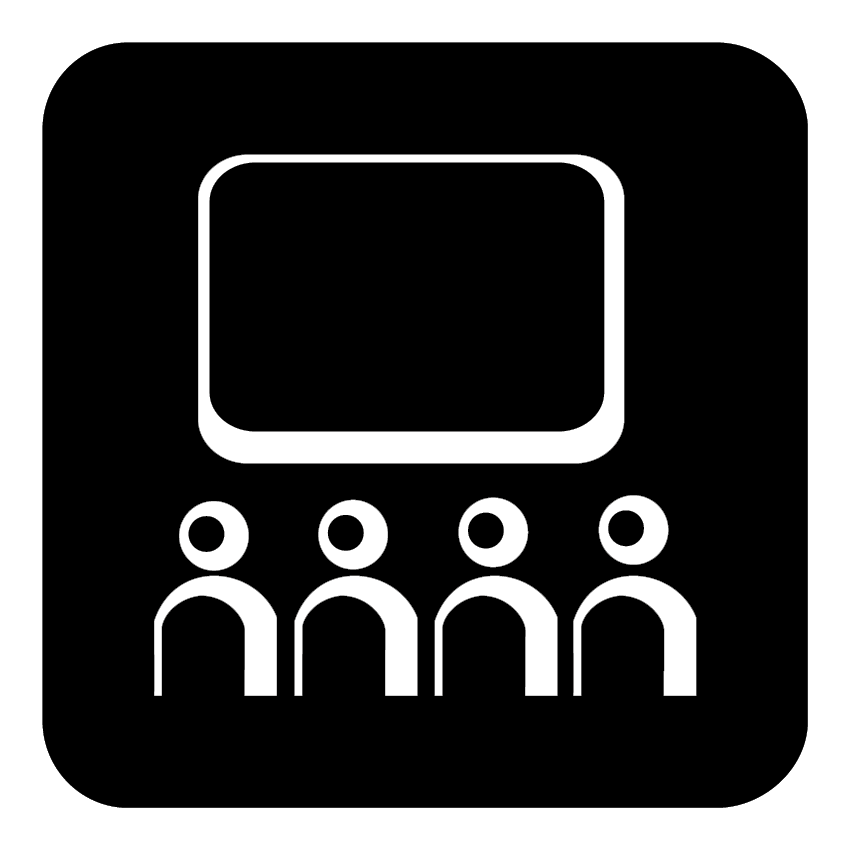

F195
cinema

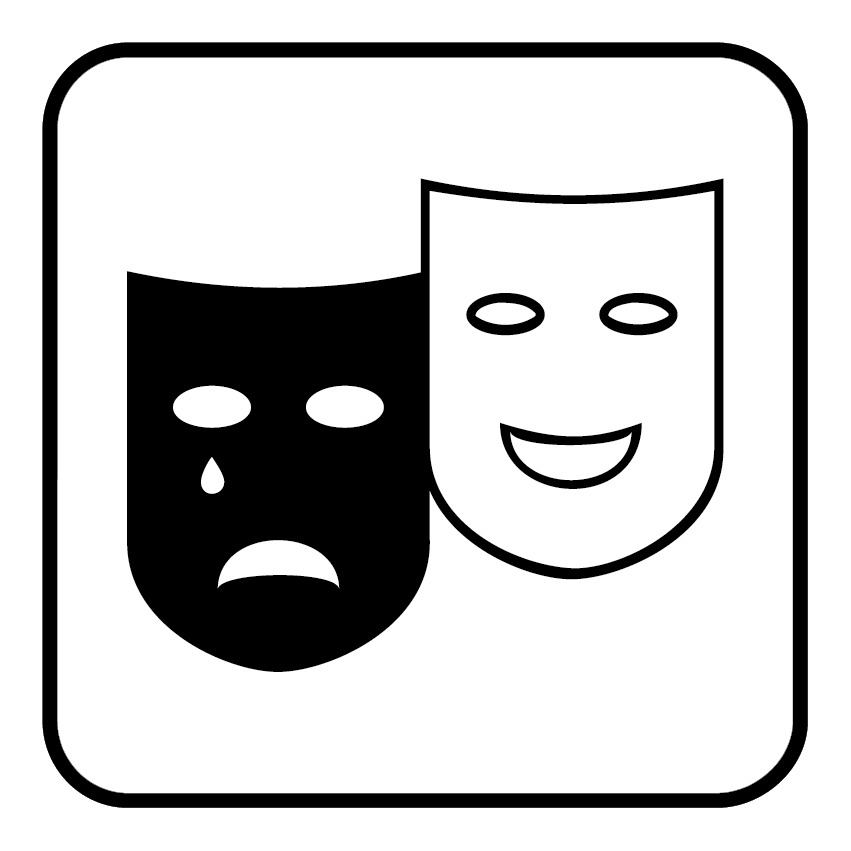

F196
teatro
F197
discoteca
F198
parco giochi

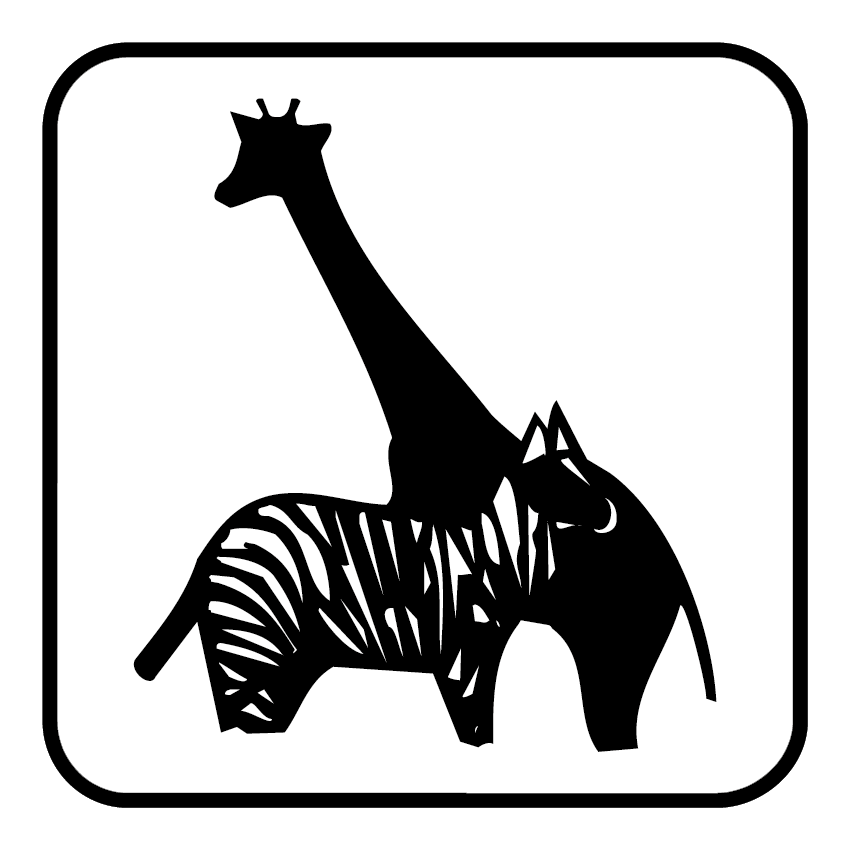

F199
zoo
F200
acquario
F201
museo
F202
terme
F203
castello
F204
zona archeologica
F205
grotte

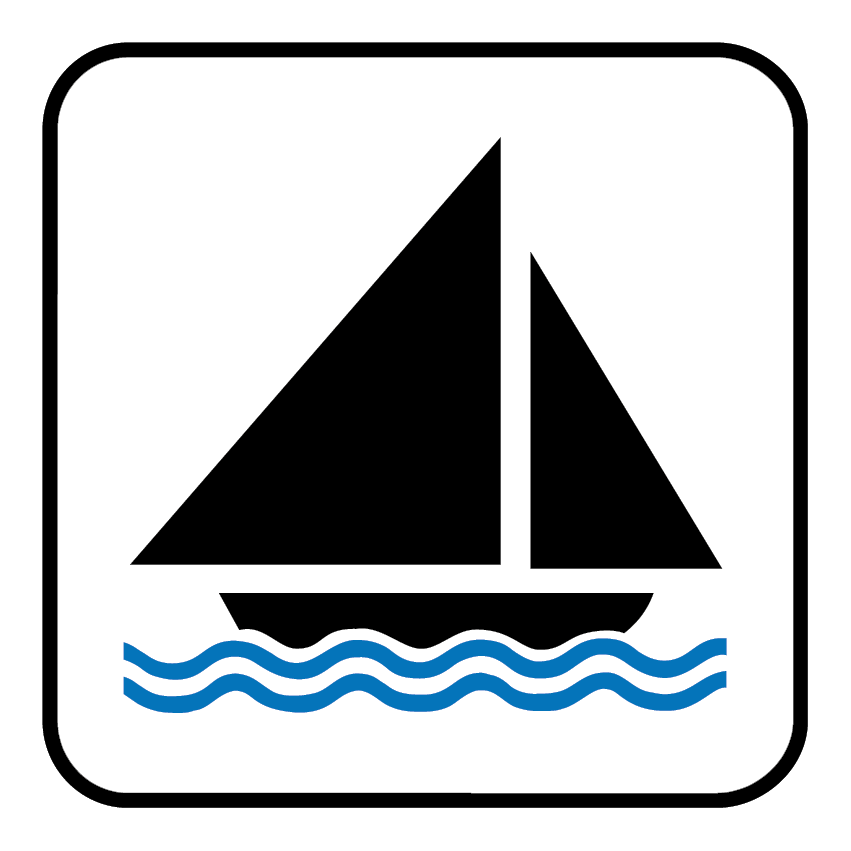

F206
porto turistico

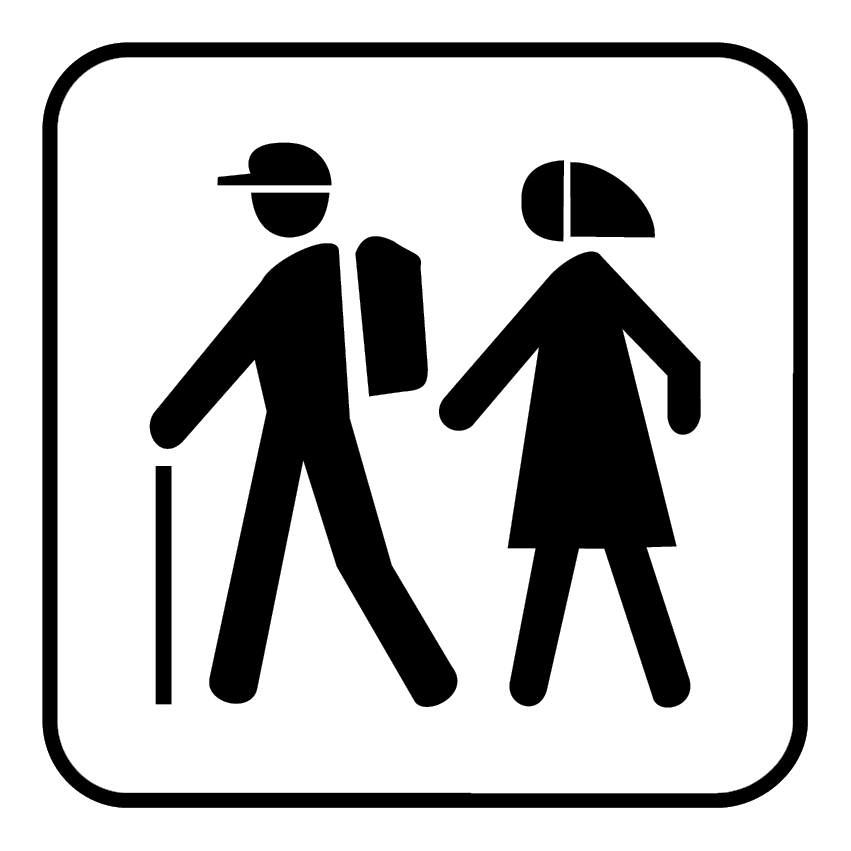

F207
escursionisti
F208
punto panoramico
F209
area picnic
F210
mare fiume lago
F211
pineta
F212
pineta + mare
F213
foresta

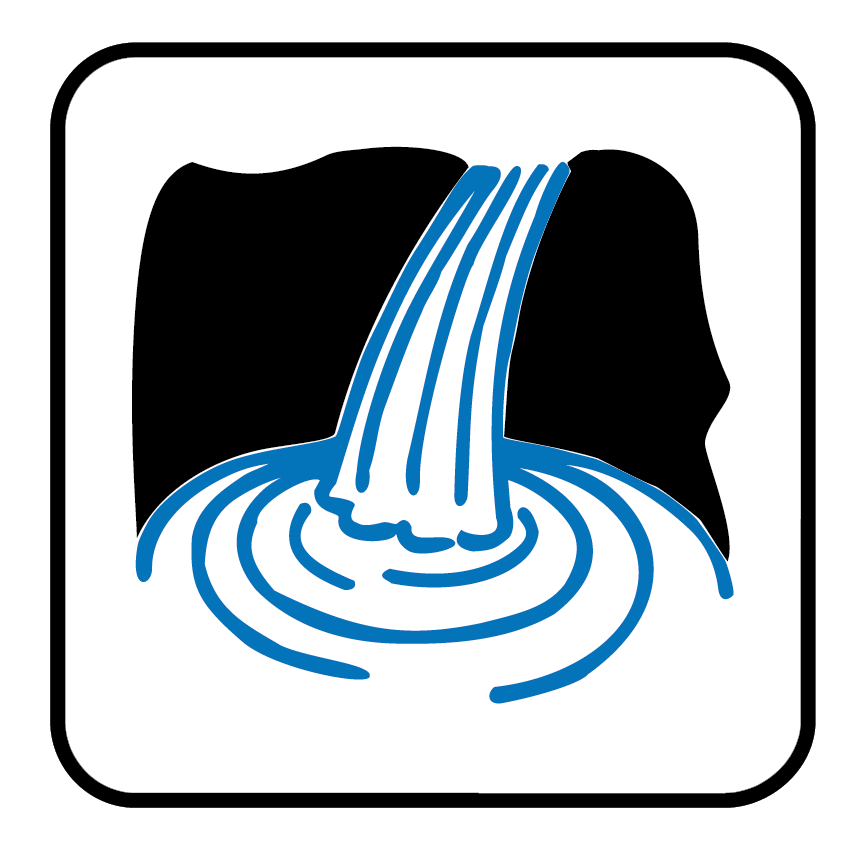

F214
cascata
F215
centro sportivo

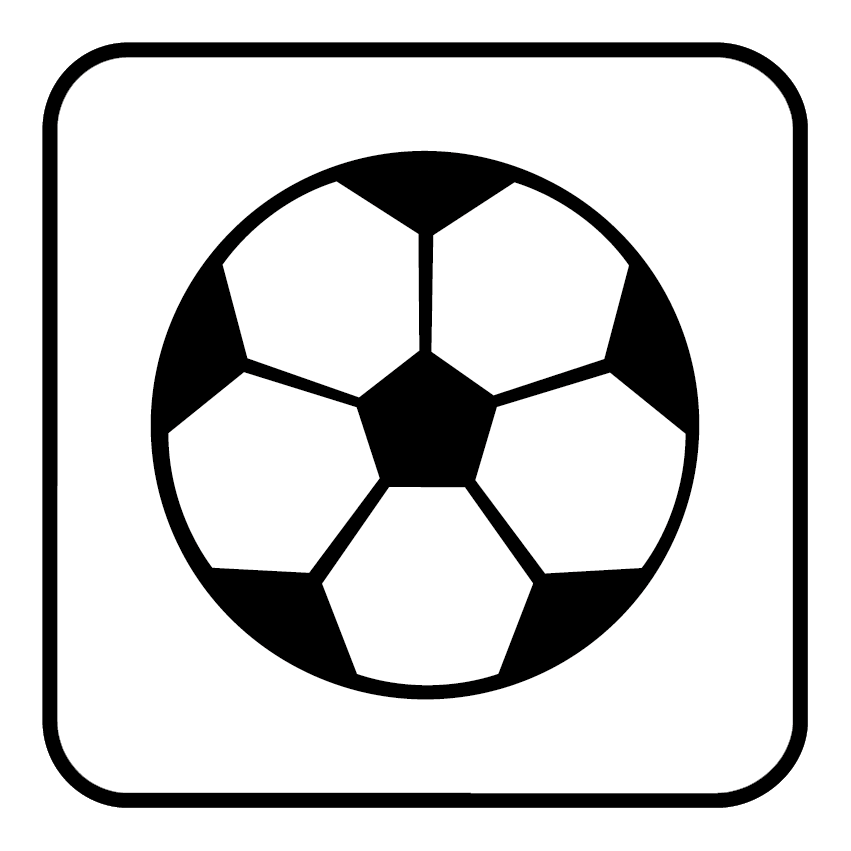

F216
stadio
F217
ippodromo

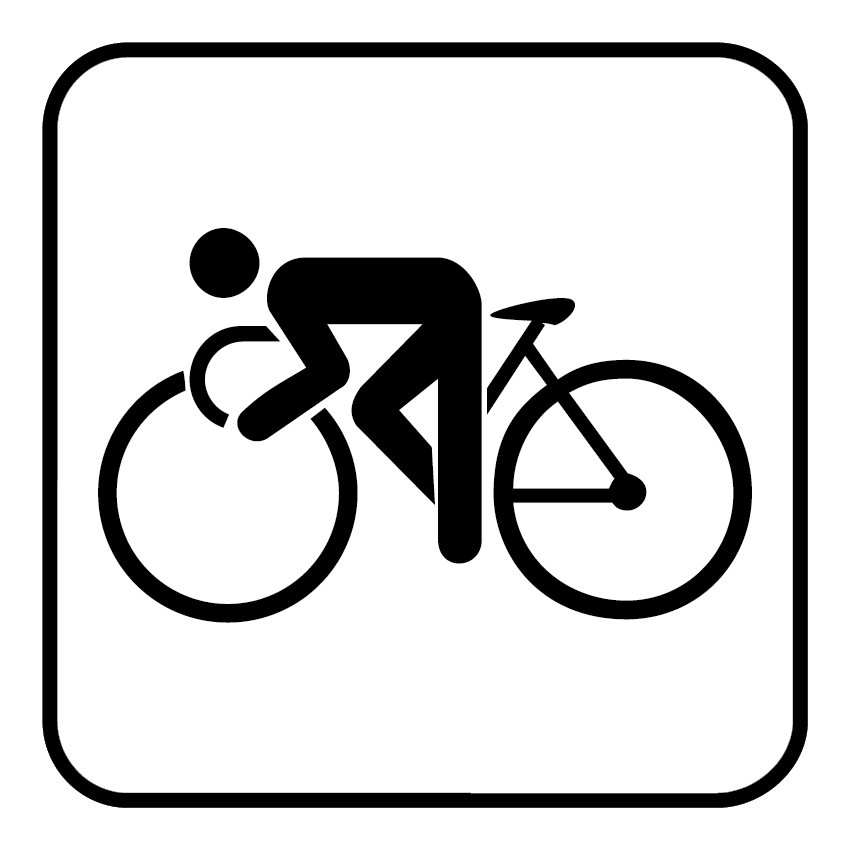

F218
velodromo
F219
piscina

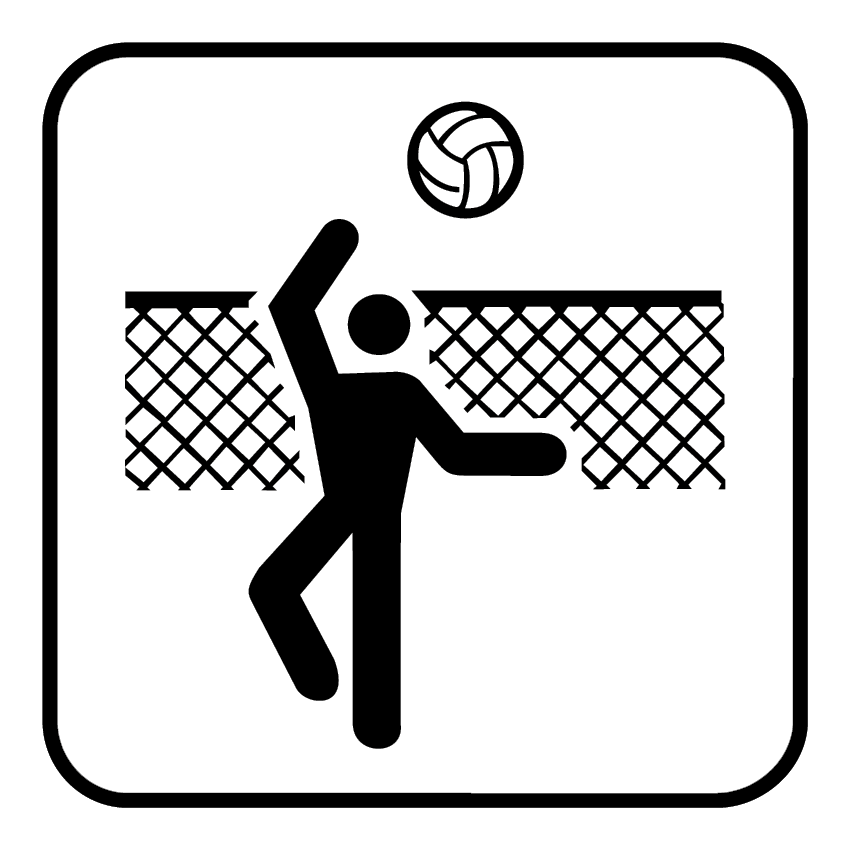

F220
pallavolo
F221
pallacanestro

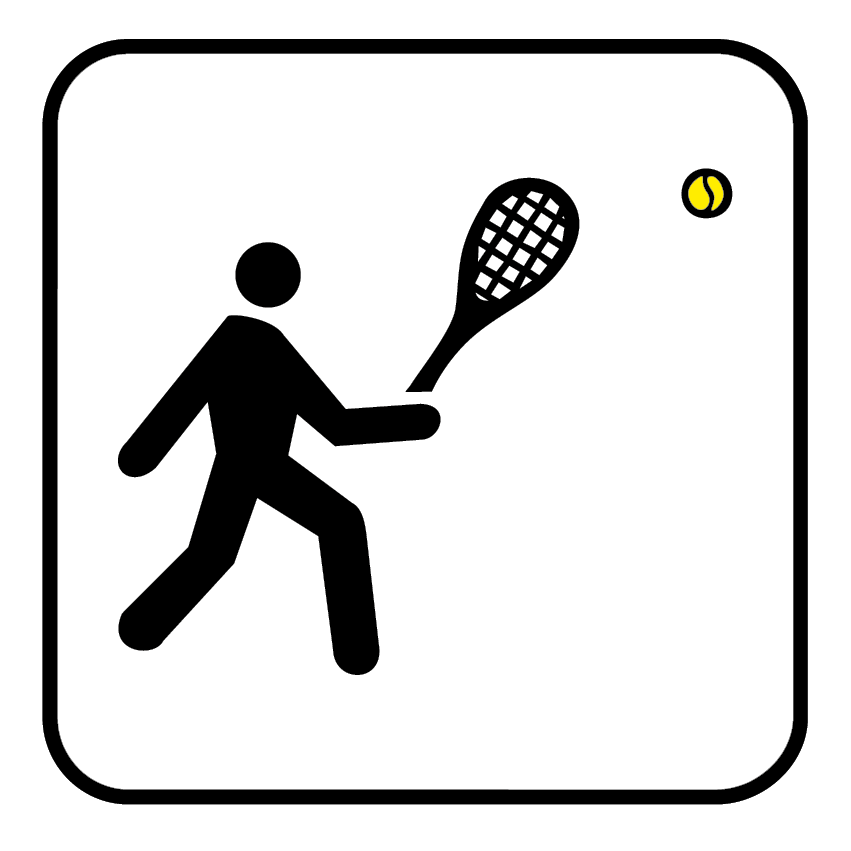

F222
tennis
F223
pattinaggio
F224
tiro
F225
arco
F226
bocce
F227
golf
F228
scuola sci
F229
funivia

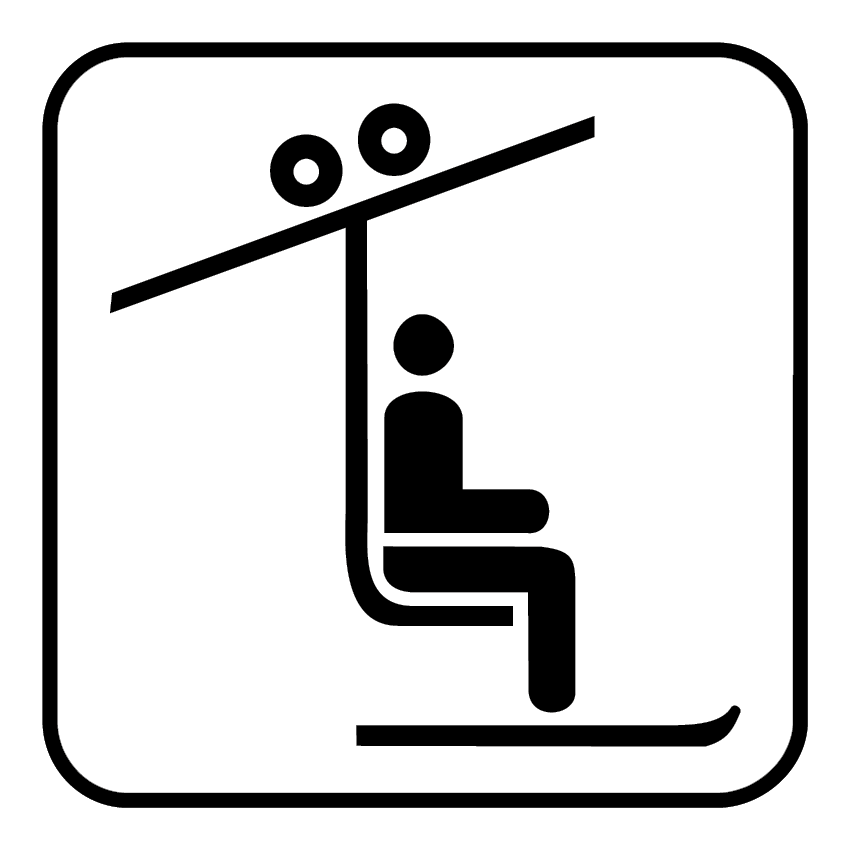

F230
seggiovia
F231
skilift
